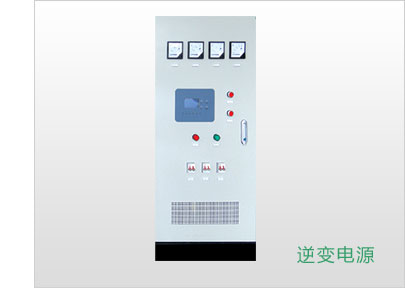

型號：三相電力逆變電源（10KVA/15KVA）
產品簡介
三相逆變電源的主要功能是把直流電轉換成交流電，其直流逆變主用還是交流旁路主用可以根據當?shù)貙?shí)際情況來確定，通過靜態開關控制切換。
三相電力逆變電源主要為變電站，發電廠設計的一種不間斷電源，主要用于電力遠動、通訊、監控、事故照明等，也可以為發電廠交流潤滑泵、交流風機、水泵等提供不間斷電源。
該系列三相電力逆變電源采用CPU全面控制技術，對斷電、高低壓、浪涌、舜變、尖峰等電力異常狀況能做出準確的反映與處理，防浪涌保護插座還可為激光打印等特殊外設提供保護功能。同時還具有自動開機、輸出短路保護、過欠壓保護、過載保護等功能，輸入電壓范圍極寬，可應用于各類復雜的電力環境。
三相電力逆變電源的主要組成部分有：
控制模塊：控制逆變器電源跟隨基準市電，并與其保持相同的相位和頻率，自動調節，并使電源在規定的范圍內，按照設定保護定值運行。
顯示設備：采用LCD液晶顯示，準確反映設備運行狀態及故障信息。
切換模塊：旁路和逆變器輸出進行自動切換。
輸出隔離變壓器：將逆變輸出與直流屏電源隔離。
濾波模塊：輸入濾波器用于輸入端直流電源中無用波形的濾除，得到一個穩定的直流電，再送入逆變器。輸出濾波器主要是用于除交流諧波和干擾，使輸出處于一個平穩的狀態。
逆變模塊：把直流電轉換成交流電。
產品規格主要參數
品 牌： XUXIN
應用環境：電力領域（DC220V）
輸入輸出：三進三出
功 率：（10KVA/15KVA）
頻 率： 工頻
產品類型： 交流主供/直流主供（任選）
外形結構：柜式
外形尺寸（寬×深×高）： 550*480*1200
功能特點
?三相逆變電源采用SPWM脈寬調制技術、IGBT功率模塊以及輸出隔離變壓器。
?三相逆變電源人性化的LED指示燈/LCD液晶界面設計。
?三相逆變電源自動旁路轉換，實現負載不間斷工作。
?三相逆變電源標準的RS232通信接口。（選配）
?三相逆變電源防反接、欠壓、過壓、過載、短路等保護。
技術參數
型 號 | ISN220-10KS | ISN220-15KS | |
直流 | 輸入額定電壓(VDC) | 220 | |
輸入額定電流(A) | 40 | 60 | |
輸入直流電壓允許范圍(VDC) | 185～265 | ||
交流 | 輸入額定電壓(VDC) | 380VAC，50Hz | 380VAC，50Hz |
輸入額定電流(A) | 12 | 18 | |
交 | 額定容量(KVA) | 10 | 15 |
輸出額定功率(KW) | 8 | 12 | |
輸出額定電壓及頻率 | 380VAC，50Hz | 380VAC，50Hz | |
輸出額定電流(A)相電流 | 12 | 18 | |
輸出電壓精度(V) | 380±5% | 380±5% | |
輸出頻率精度(Hz) | 50±0.5 | 50±0.5 | |
波形失真率(THD) | ≤5% | ≤5% | |
三相負載不平衡能力 | ≤100% | ≤100% | |
動態響應 | 5% | 5% | |
功率因數(PF) | 0.8 | 0.8 | |
過載能力 | 150%，10秒 | 150%，10秒 | |
峰值系數(CF) | 3:1 | 3:1 | |
逆變效率 | 90% | 90% | |
通訊接口 | RS485 | RS485 | |
工 | 絕緣強度(輸入和輸出) | 2000VAC，≤5mA | 2000VAC，≤5mA |
噪音(1米) | ≤50dB | ||
使用環境溫度 | -10℃～+50℃ | -10℃～+50℃ | |
濕度 | 0~90%，不結露 | 0~90%，不結露 | |
使用海拔 | ≤2000 | ≤2000 | |
機械 | 寬.深.高 | 550*480*1200 | 550*480*1200 |
參考重量（Kg） | 150 | 170 | |
保護功能 | 輸入接反保護、輸入欠壓保護、輸入過壓保護、 輸出過載保護、輸出短路保護、過熱保護 | ||
選型備注
1．可接受特殊規格產品的訂制，具體參數規格要求請向銷售代表提出。
2．本公司致力于科技創新，不斷更改產品及更新以滿足客戶需求，對產品設計、技術規格的更新，恕不另行通知。以上圖片或規格參數僅供參考，產品實物有可能有所出入，產品以實物為準。
