型號：ITN系列通信專用逆變電源
產品簡介
本系列逆變電源選用16位數字信號處理芯片，采用先進的正弦波脈寬調制（SPWM）技術，具有可靠性高、保護功能全、波形失真小、效率高等優點。同時系統具有短路、過載、和獨特的蓄電池自動關斷、恢復等全功能保護措施。電力通信逆變器專為電力、通信領域設計、廣泛應用于電力系統通訊、監控、繼電保護以及事故照明，也可以為交流潤滑油泵、交流風機、水泵等提供不間斷電力并廣泛應用于航空航天、金融系統、辦公自動化控制、醫療衛生、軍事科研等各個領域。
系統特點
?通信專用逆變電源（48V逆變電源）采用微處理器控制的SPWM技術，純正弦波輸出，波形純凈，消除電網干擾；
?通信專用逆變電源（48V逆變電源）輸出采用隔離變壓器，輸出電壓穩定，安全
?通信專用逆變電源（48V逆變電源）交流旁路不間斷切換；
?通信專用逆變電源（48V逆變電源）具有輸入過、欠壓，輸出過、欠壓，過溫，過載、短路等完善的保護功能自動切換，可實現無人值守；
?通信專用逆變電源（48V逆變電源）高可靠、高效率。
?通信專用逆變電源（48V逆變電源）獨有的動態電流環控制技術確保逆變器可靠運行
?通信專用逆變電源（48V逆變電源）負載適應能力強，包括電容性、電感性、混合性負載
?通信專用逆變電源（48V逆變電源）過載能力和抗沖擊能力強，能承受滿負載開機
?通信專用逆變電源（48V逆變電源）性能穩定，安全可靠，使用壽命長
?通信專用逆變電源（48V逆變電源）LCD液晶屏顯示，各項運行數據一目了然
技術參數
技術參數\型號 | ITN2K | ITN3K | ITN5K | |
輸入 | 額定容量(VA) | 2000 | 3000 | 5000 |
交流允許輸入電壓（VAC） | 220±15% | |||
交流輸入額定電流 | 7.27 | 10.91 | 18.18 | |
直流輸入額定電壓(VDC) | 48 | |||
直流電壓允許范圍(VDC) | 42～65 | |||
直流欠壓保護點(VDC) | 42 | |||
直流過壓保護點(VDC) | 65 | |||
輸出 | 輸出波形 | 正弦波 | ||
輸出電壓精度 | AC220V±3% | |||
輸出頻率精度 | 50Hz±0.5
| |||
額定輸出電流(A) | 7.27 | 10.91 | 18.18 | |
輸出波形失真率（THD） | ≤3%（線性負載） | |||
動態響應（負載0～100%） | 5%,≤30ms | |||
功率因數（PF） | 0.8 | |||
逆變效率（80%阻性負載） | ＞82% | |||
過載能力 | 120%，60s | |||
逆變器保護 | 直流輸入欠壓保護、蓄電池過壓保護、輸出過載保護、 過熱保護、防雷保護 | |||
工作環境 | 工作環境溫度 | -25℃～+50℃ | ||
相對濕度 | 0-95% 不結露 | |||
海拔高度 | ≤4000m（海拔超過2000米需降額使用） | |||
絕緣強度（輸入和輸出） | 2000VAC，1分鐘 | |||
噪音（1米） | ≤50dB | |||
機箱尺寸（寬*深*高） | 482*420*175 | 482*420*175 | 260*480*480 | |
重量 | 25KG | 28KG | ||

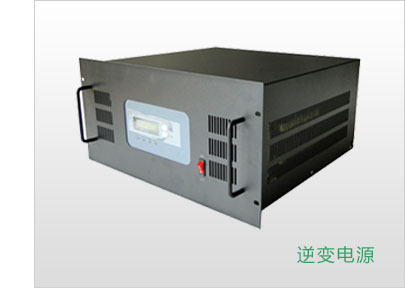

產品外觀及安裝圖

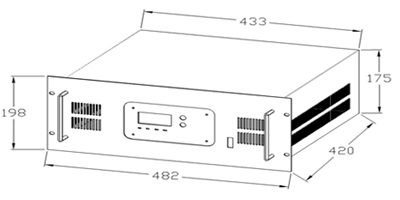

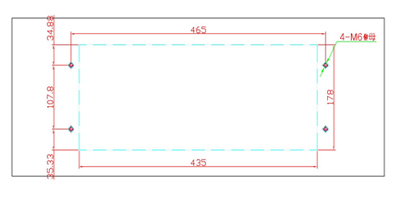

電力通訊逆變電源外觀尺寸圖 電力通訊逆變電源安裝尺寸圖
