型號：可控硅充電機
產品簡介

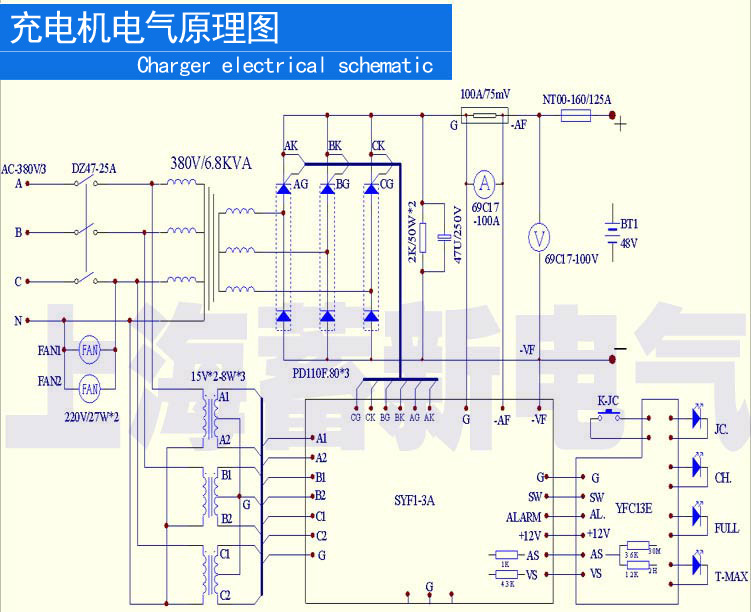

可控硅充電機是由單相或三相隔離變壓器，整流電橋、平穩濾波和穩壓穩流電子控制電路等組成，具備穩流，穩壓功能。它將工頻技術和微機控制技術有機地相結合，輸出全波脈動直流對電瓶進行充電。充電電流，充電電壓連續可調，能進行恒流，恒壓控制，能有效的延長蓄電池組的使用循環壽命，整個充電過程按程序自動進行，無需人員值守。
全自動可控硅充電機根據蓄電池充電曲線設計，具備恒流，恒壓，充足保護，自動均充等性能，主要針對電力、通訊、鐵路、航海系統；發電機啟動蓄電池，礦用電機車，電動托盤車、電動搬運車、電動升降車、電動游覽車、高空工作平臺、電動游樂設備、電動游船、電動洗地機等電瓶專門設計。
產品主要性能：
? 高亮度LED顯示充電機的運行狀態；
? 可根據用戶需求加載放電功能，組成充放電一體機。
? 集電量控制、時間控制、容量控制等多種控制方式于一體，確保了蓄電池充足，不過充、不欠充；
? 開路、接反、過熱等超強的保護功能；
? 一鍵啟動停止、充足后自動關機等功能；
? 具有手動均衡充電功能，可保證蓄電池組單體容量的一致性；
? 具有保持充電功能；
? 可設置充電電壓和電流，一機多用，可對多種規格的蓄電池充電 。
技術參數
輸入交流電壓 | 三相380V±10％； 單相220V±10％ (或用戶要求) |
輸入交流頻率 | 50Hz或60Hz |
輸出直流電壓 | 主充電壓設定為標稱電壓的1.23-1.37倍 |
輸出直流電流 | 30A，40A，50A，60A，80A，100A，150A，200A等 |
適用蓄電池電壓 | 12V， 24V，36V，48V，72V，80V，96V，110V，220V等 |
均衡充電電流 | 電瓶容量的4--6％ |
電壓采樣精度 | ＜1％ |
電流采樣精度 | ＜1％ |
儲運環境溫度 | －40℃～80℃ |
工作環境溫度 | －20℃～45℃，直接鄰近電子元器件處的空氣溫度不超過70℃ |
工作環境濕度 | 相對濕度小于85％，不結露 |
海拔高度 | 不超過2500m |
選型表格
▼12V充電機規格表
規 格 | 功率KW | 輸入電壓AC | 電池電壓DC | 適用電池容量 |
10A/12V | 0.25 | 單相220V | 12V | 50-80 |
15A/12V | 0.4 | 單相220V | 12V | 80-100 |
20A/12V | 0.5 | 單相220V | 12V | 100-150 |
30A/12V | 0.6 | 單相220V | 12V | 150-210 |
40A/12V | 1 | 單相220V | 12V | 210-280 |
50A/12V | 1.5 | 單相220V | 12V | 280-320 |
100A/12V | 2.5 | 單相220V | 12V | 600-800 |
200A/12V三相 | 5 | 12V | 1200-1400 |
▼24V充電機規格表
規 格 | 功率KW | 輸入電壓AC | 電池電壓DC | 適用電池容量 |
10A/24V | 0.5 | 單相220V | 24V | 50-80 |
15A/24V | 0.8 | 單相220V | 24V | 80-100 |
20A/24V | 1 | 單相220V | 24V | 100-150 |
30A/24V | 1.5 | 單相220V | 24V | 150-210 |
40A/24V | 2 | 單相220V | 24V | 210-280 |
50A/24V | 2.5 | 單相220V | 24V | 280-320 |
60A/24V | 3 | 單相220V | 24V | 320-400 |
80A/24V | 4 | 單相220V | 24V | 400-600 |
100A/24V | 5 | 單相220V | 24V | 600-800 |
100A/24V | 5 | 三相380V | 24V | 600-800 |
200A/24V | 10 | 三相380V | 24V | 1200-1400 |
▼36V充電機規格表
規 格 | 功率KW | 輸入電壓 | 電池電壓DC | 適用電池容量 |
10A/36V | 0.8 | 單相220V | 36V | 50-80 |
20A/36V | 1.5 | 單相220V | 36V | 100-150 |
30A/36V | 2 | 單相220V | 36V | 150-210 |
40A/36V | 3 | 單相220V | 36V | 210-280 |
50A/36V | 4 | 單相220V | 36V | 280-320 |
60A/36V | 5 | 單相220V | 36V | 320-400 |
80A/36V | 6 | 單相220V | 36V | 400-600 |
100A/36V | 8 | 三相380V | 36V | 600-800 |
200A/36V | 15 | 三相380V | 36V | 1200-1400 |
▼48V充電機規格表
規 格 | 功率KW | 輸入電壓 | 電池電壓DC | 適用電池容量 |
10A/48V | 1 | 單相220V | 48V | 50-80 |
20A/48V | 2 | 單相220V | 48V | 100-150 |
30A/48V | 3 | 單相220V | 48V | 150-210 |
35A/48V | 3.5 | 單相220V | 48V | 180--250 |
40A/48V | 4 | 單相220V | 48V | 210-280 |
50A/48V | 5 | 單相220V | 48V | 280-320 |
60A/48V | 6 | 單相220V | 48V | 320-400 |
80A/48V | 8 | 單相220V | 48V | 400-600 |
100A/48V | 10 | 單相220V | 48V | 600-800 |
50A/48V | 5 | 三相380V | 48V | 280-320 |
60 A/48V | 6 | 三相380V | 48V | 320-400 |
80 A/48V | 8 | 三相380V | 48V | 400-600 |
100A/48V | 10 | 三相380V | 48V | 600-800 |
120A/48V | 12 | 三相380V | 48V | 750-1000 |
150A/48V | 15 | 三相380V | 48V | 800-1200 |
200A/48V | 20 | 三相380V | 48V | 1200-1400 |
▼72V充電機規格表
規 格 | 功率KW | 輸入電壓AC | 電池電壓DC | 適用電池容量 |
10A/72V | 1.5 | 單相220V | 72V | 50-80 |
20A/72V | 3 | 單相220V | 72V | 100-150 |
30A/72V | 5 | 單相220V | 72V | 150-210 |
40A/72V | 6 | 單相220V | 72V | 210-280 |
50A/72V | 8 | 三相380V | 72V | 280-320 |
60A/72V | 9 | 三相380V | 72V | 320-400 |
80A/72V | 12 | 三相380V | 72V | 400-600 |
100A/72V | 15 | 三相380V | 72V | 600-800 |
200A/72V | 30 | 三相380V | 72V | 1200-1400 |
▼80V充電機規格表
規 格 | 功率KW | 輸入電壓AC | 電池電壓DC | 適用電池容量 |
30A/80V | 5 | 單相220V | 80V | 150-210 |
50A/80V | 8 | 三相380V | 80V | 280-320 |
60A/80V | 9 | 三相380V | 80V | 320-400 |
80A/80V | 13 | 三相380V | 80V | 400-600 |
100A/80V | 16 | 三相380V | 80V | 600-800 |
▼96V-140V充電機規格表
規 格 | 功率KW | 輸入電壓AC | 電池電壓DC | 適用電池容量 |
50A/96V-140V | 10 | 三相380V | 96-110V | 280-320 |
80A/96V-140V | 16 | 三相380V | 96-110V | 400-600 |
100A/96V-140V | 20 | 三相380V | 96-110V | 600-800 |
200A/96V-140V | 40 | 三相380V | 96-110V | 1200-1400 |
▼110V-150V充電機規格表
規 格 | 功率KW | 輸入電壓AC | 電池電壓DC | 適用電池容量 |
10A/110V-150V | 2.5 | 單相220V | 96-120V | 50-80 |
20A/110V-150V | 5 | 單相220V | 96-120V | 100-150 |
30A/110V-150V三相 | 8 | 三相380V | 96-120V | 150-210 |
50A/110V-150V三相 | 11 | 三相380V | 96-120V | 280-320 |
60A/110V-150V三相 | 14 | 三相380V | 96-120V | 320-400 |
100A/110V-150V三相 | 22 | 三相380V | 96-120V | 600-800 |
200A/110V-150V三相 | 45 | 三相380V | 96-120V | 1200-1400 |
▼220V-300V充電機規格表
規 格 | 功率KW | 輸入電壓AC | 電池電壓DC | 適用電池容量 |
10A/220V-300V | 5 | 三相380V | 220V-240V | 50-80 |
20A/220V-300V | 9 | 三相380V | 220V-240V | 100-150 |
30A/220V-300V | 14 | 三相380V | 220V-240V | 150-210 |
50 A/220V-300V | 22 | 三相380V | 220V-240V | 280-320 |
100 A/220V-300V | 45 | 三相380V | 220V-240V | 600-800 |
200 A/220V-300V | 90 | 三相380V | 220V-240V | 1200-1400 |
300A/220V-300V | 130 | 三相380V | 220V-240V | 1500-2100 |
充電方式
常用的充電方法是恒流充電和恒壓充電兩者相結合的方法，開始先恒流充電，電瓶電壓逐步上升至接近設定恒壓時，就轉為恒壓充電，一直到停充。
恒流充電：即在充電過程中始終保持充電電流不變，有以下幾種方法：
正常充電：它以標準速率充電，充電電流一般為電瓶容量的10%，充電電壓不超過電瓶額定電壓120-125%，充電時間一般為10-15小時。
涓流充電：它以較小的充電電流（約為電瓶額定容量值的5%），較低的充電電壓（約為電瓶額定電壓的115%），用于維護電瓶的滿充點狀態或恰好抵消電瓶自放電，對與深度放電的電瓶，以有效的恢復其充電性能。
快速充電：以大電流（電瓶容量的30%），高電壓（電瓶額定電壓的125-130%）在3-4小時內充滿電瓶。
恒壓充電：恒壓充電是在充電過程中始終保持充電電壓不變，充電電流開始很大，隨著時間的增加，逐漸變小，最后為零。常用恒壓充電方法選用的電壓和時間如下：
緩充充電：用于維持電瓶滿充電狀態，抵消電瓶自放電，充電電壓約為電瓶額定電壓的120-125%，時間為長時。
浮充充電：電瓶與負載并聯，電瓶一方面對負載對負載放電，一方面接受充電器充電。充電電壓一般為額定電壓110%，時間為長時。
快速充電：對于完全放電的電瓶，以1小時充入80%電瓶容量，2-3小時充入達120%的電瓶容量。充電器輸出電壓過高會造成電瓶過充嚴重，充電器輸出電壓低會造成電瓶充電不足。

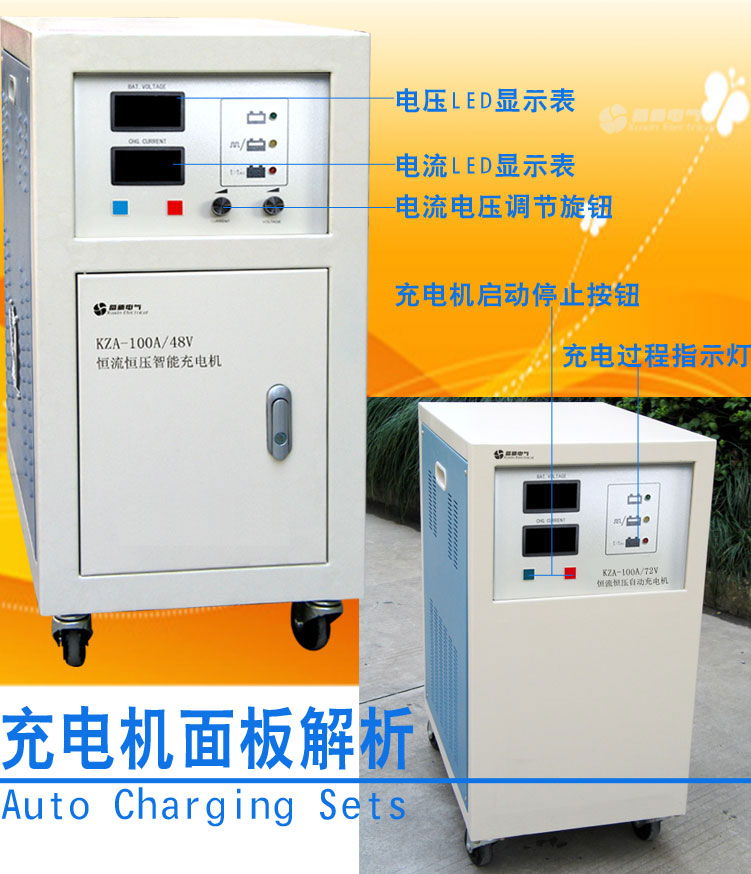

充電機細節圖
