色環電阻計算方法：
色環電阻分為四色環和五色環，先說四色環。顧名思義，四色環就是用四條有顏色的環代表阻值大小，每種顏色代表不同的數字。如下所示：
四環、五環、六環色環電阻對照表

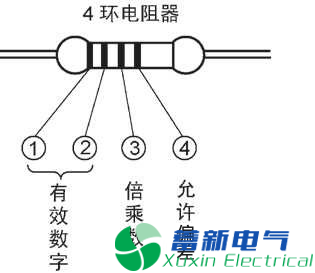

四色環電阻計算：
棕1 紅2 橙3 黃4 綠5 藍6 紫7 灰8 白9 黑0 金、銀表示誤差（金色為5%誤差，銀色為10%誤差）
各色環表示意義如下：
第一條色環：阻值的第一位數字;
第二條色環：阻值的第二位數字;
第三條色環：10的冪數;
第四條色環：誤差表示。
例如：電阻色環：棕綠紅金，第一位 1；第二位 5；第三位 10 的冪為2 (即100)；誤差為5%;即阻值為：15 &TImes; 100 = 1500歐 = 1.5千歐 = 1.5K

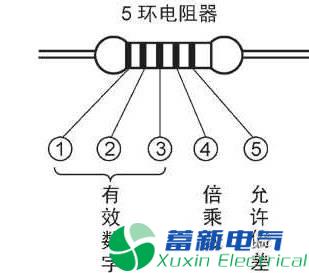

五色環電阻計算：
還有精確度更高的“五色環”電阻，用五條色環表示電阻的阻值大小，具體如下：
第一條色環：阻值的第一位數字;
第二條色環：阻值的第二位數字;
第三條色環：阻值的第三位數字;
第四條色環：阻值乘數的10的冪數;
第五條色環：誤差(常見是棕色，誤差為1%)
有些五色環電阻兩頭金屬帽上都有色環，遠離相對集中的四道色環的那道色環表示誤差，是第五條色環，與之對應的另一頭金屬帽上的是第一道色環。
讀數時從它讀起，之后的第二道、第三道色環是次高位、次次高位，第四道環表示10的多少次方。
例如：
某電阻色環電阻順序?yàn)椋杭t(2)-黑(0)-黑(0)-黑- 棕，則它表示該電阻阻值為：200 *10(0次冪)Ω。
再如，棕-黑-黑-紅-棕，表示該電阻阻值為：100 *10(2次冪)Ω = 10000Ω = 10KΩ。
可見，四色環電阻誤差為5-10%，五色環常為1%，精度提高。
例如：有電阻 黃紫紅橙棕 前三位數字是 472，第四位表示 10 的 3 次方，即1000;阻值為：472*000歐 = 472千歐，即472KΩ。

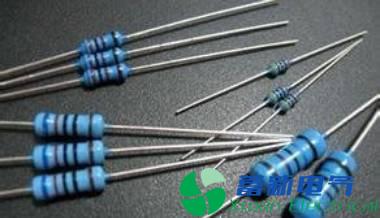

識別色環電阻讀數順序：
在實踐中發現，有些色環電阻的排列順序不甚分明，往往容易讀錯。在識別時可運用如下技巧加以判斷，具體內容如下：
變頻電源工程師告訴你色環電阻計算方法技巧1：先找標志誤差的色環，從而排定色環順序。最常用的表示電阻誤差的顏色是：金、銀、棕，尤其是金環和銀環，一般絕少用做電阻色環的第一環，所以在電阻上只要有金環和銀環，就可以基本認定這是色環電阻的最末一環。
變頻電源工程師告訴你色環電阻計算方法技巧2：棕色環是否是誤差標志的判別。棕色環既常用做誤差環，又常作為有效數字環。常常在第一環和最末一環中同時出現，使人很難識別誰是第一環。在實踐中可以 按照色環之間的間隔加以判別。比如對于一個五道色環的電阻而言，第五環和第四環之間的間隔比第一環和第二環之間的間隔要寬一些，據此可判定色環的排列順序。
變頻電源工程師告訴你色環電阻計算方法技巧3：在僅靠色環間距還無法判定色環順序的情況下，還可以利用電阻的生產序列值來加以判別。比如有一個電阻的色環讀序是：棕、黑、黑、黃、棕，其值為100×104Ω=1MΩ。誤差為1%。屬于正常的電阻系列值;若是反順序讀：棕、黃、黑、黑、棕，其值為140×100Ω=140Ω，誤差為1%。顯然，按照后一種排序所讀出的電阻值，在電阻的生產系列中是沒有的，故后一種色環順序是不對的。
