和電流對著干?什么意思?呵呵，這是直流電源體系電感元件的一個牛脾氣，正是這個牛脾氣，在許多當?shù)鼐筒荒茈x開它!
仍是先從認識直流電源體系電感開始把!直流電源體系電感實際上構造很簡單，拿一根漆包線繞成一個線圈就是一個直流電源體系電感!用磁塊做成架把漆包線繞上去就是磁珠電桿，mpn里邊常見的都是這個的姿態：
在電路圖中直流電源體系電感一般用L表明，就像電阻用R、電容用C表明一樣，你能夠看看電路圖中有哪個元件周圍標有L的而且用符號：
來表明的就是直流電源體系電感了，在這兒需求留意的是，要與這樣的
符號區別開，這個符號是電阻的一種表明，千萬不要看成是直流電源體系電感了!直流電源體系電感是不分正負極的，在電路中不必分哪邊接正電哪邊接負電(在某些當?shù)厥且窒辔坏?，即直流電源體系電感的線圈繞向，mpn中不必考慮)!直流電源體系電感的巨細是用“亨利”來作單位的，簡稱亨(H)，比它小的單位還有毫亨(mH)和微亨(uH)，它們之間是以千換算的!
直流電源體系電感到底有什么牛脾氣呢?為什么說它給電流對著干呢?原來啊直流電源體系電感在電路當電流要經過它的一會兒，它就會自己發生一個電壓，這個電壓的電流方向剛好和要經過去的電流的方向相反——頂牛了!不過這僅僅一會兒的作業，隨后就沒有了這種反抗了!當在電路中經過直流電源體系電感的電流要斷開了的時分，直流電源體系電感又發生一個電壓，發生的電流剛好和要斷開的電流方向相反——它又不讓電流斷開!又頂上牛了，呵呵，說它和電流對著干沒有冤枉它吧?正是直流電源體系電感的這種牛脾氣讓我們就能夠使用它發揮必定的效果，你想一想我們上一講講到在電路中有一種方向不斷改變著的溝通電，這個溝通不斷改變著的東西有時分我們不需求它，有時分我們又需求它，聰明的人類就自然而然的想到了使用直流電源體系電感的這個牛脾氣了，溝通電流方向不斷改變，直流電源體系電感就不斷地反抗，其結果是方向不斷改變的溝通電就不能經過直流電源體系電感，直流電因?yàn)殡娏鞣较虿粫?huì)改變，所以就能夠順利經過直流電源體系電感，直流電源體系電感的巨細對溝通改變快速度慢的電流阻撓效果也不盡相同：同一個直流電源體系電感對改變快的電流阻撓大對改變慢的溝通電阻撓小;對同一個改變速度的溝通電來說感值大的阻撓大，感值小的就阻撓小!呵呵，我們經過使用直流電源體系電感的這個性情，垂手可得的就把電路中的溝通電和直流電分開了!講到這兒可能我們又想起了電容，電容的特性是“隔直流，同溝通”，那么直流電源體系電感的特性就是剛好和電容相反：隔溝通，通直流，電路中正是因?yàn)橹绷麟娫大w系電感和電容的有機配合，才讓電路中的溝通和直流電很簡單的別離開來!當然直流電源體系電感的這個特性還有一些其它的效果，這些需求你晉級學習，漸漸領會了!
晉級理論：要學習透徹直流電源體系電感理論，要認真學習弄通“楞次定律”!
什么是直流電源體系電感器? 直流電源體系電感器(直流電源體系電感線圈)和變壓器均是用絕緣導線(例如漆包線、紗包線等)繞制而成的電磁感應元件，也是電子電路中常用的元器件之一。
一、自感與互感
(一)自感
當線圈中有電流經過期，線圈的周圍就會發生磁場。當線圈中電流發生改變時，其周圍的磁場也發生相應的改變，此改變的磁場可使線圈本身發生感應電動勢(電動勢用以表明有源元件抱負電源的端電壓)，這就是自感。
(二)互感
兩個直流電源體系電感線圈彼此接近時，一個直流電源體系電感線圈的磁場改變將影響另一個直流電源體系電感線圈，這種影響就是互感?；ジ械木藜?xì)取決于直流電源體系電感線圈的自感與兩個直流電源體系電感線圈耦合的程度。
二、直流電源體系電感器的效果
直流電源體系電感器的首要效果是對溝通信號進行隔離、濾波或與電容器、電阻器等組成諧振電路;升壓，降壓也往往離不開它!
現在剖析幾個直流電源體系電感電路，具體剖析一下它們各自在電路中所起的效果：

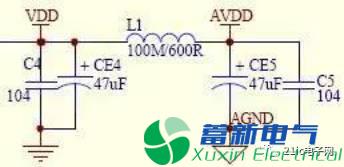

圖一
圖一是一個mp3中的vcc和avcc電源濾波電路，vcc和avcc的電壓都是3v，vcc是給主控供電的，要求電壓安穩而且是純潔的直流電成分，不允許有溝通電成分!avcc是給音頻擴大電路供應動力的，要求有足夠的直流電能量供應!可能要問，兩個電壓即便都是3v為什么還要接上一個直流電源體系電感L1呢?音頻擴大電路在擴大聲響的時分，跟著高音低聲，音大音小的改變，所需求的電流也會巨細改變劇烈，直流電源體系電感電容雖然脾氣相反但有一個一起的當?shù)鼐褪侵绷麟娫大w系電感和電容兩頭的電壓不能驟變，所以直流電源體系電感L1和兩頭的電容有一個安穩vcc和avcc電壓的效果，也就是聲響擴大形成電壓動搖不至于影響供應主控作業的vcc電壓的動搖;除了這個效果，由L1和兩頭的電容還有第二個效果，那就是濾波效果，因?yàn)槁曧憯U(kuò)大電路里很簡單參雜進去溝通成分，這個溝通成分是決不能進入到vcc電壓進入主控的，L1就是為了阻撓溝通成分進入的首要元件，遭到阻撓的溝通電成分不能經過L1，就只好乖乖的經過C5和CE5進入地而消失了!C5和CE5+L1+C4和CE4組成的電路又名“π型”濾波器!

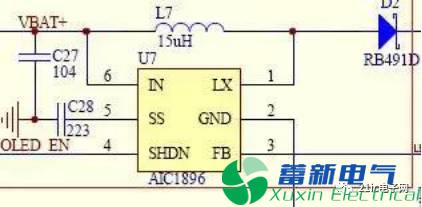

圖二
圖二是mp3電路中的屏背燈升壓電路，mp3中的屏背景燈一般是由2-3個LED燈管頭尾相接串接起來的，一個LED燈管需求3v的直流電壓才能夠點亮，2個串起來就需求6v電壓，3個串起來就要9v電壓才能夠悉數點亮!我們知道m(xù)p3里的鋰電池最高電壓也就是4.2v，正常作業電壓只要3.7v，這個電壓底子沒有辦法點亮2個以上串接起來的LED燈管，于是就必須把3.7v的電壓升高到6v或者9v來點亮LED燈管!上面這個電路就是這樣的升壓電路。電路中U7是一個升壓集成塊，它與L7、C28等組成一個震動的升高的溝通電電壓，然后再由D2這個元件(叫二極管，下一講我們就將講它的效果)把升高的溝通電再變成直流電去點亮LED燈管!所以這兒的L7直流電源體系電感是升壓諧振直流電源體系電感!
圖三
圖三是mp3耳機電路有L4、L5、L6三個磁珠直流電源體系電感，其間L4、L5是為了阻撓混在聲響中的改變速度快得人耳不能聽到的溝通成分(叫超聲波)，讓它經過電容C31、C32入地，不再進入耳機讓我們感到聲響不純潔和疲憊!我們知道，mp3收音機天線是用耳機線做天線的，L6這個磁珠直流電源體系電感的效果就是阻撓耳機線送過來的無線電波信號不能讓它進入地只能進入調頻收音塊的天線接收腳!
圖三中U7的6腳是電源輸入腳，5腳是退藕，4腳是操控U7的作業狀況，高電位(有電壓)的時分作業屏背景燈亮，低電位0v的時分停止作業，屏背景燈平息，省電狀況;3腳是輸出補償，2腳接地，1腳接直流電源體系電感震動輸出。當直流電源體系電感值必定的時分，震動的速度越快，電流方向改變的速度也越快，輸出電壓就越高!圖三中的 R22是補償電阻E3、E4、E5是靜電高壓瀉放電阻，也能夠不接!
