TC64標委會在IEC 組織里負責低壓電氣裝置安全規范的起草和編制，主要出版物有：IEC60364、IEC61140、IEC60479等。
在國內由TC205標委會負責參與TC64活動、等同轉化的出版物，如：IEC60364等同轉化為GB16895系列規范等。
他山之石，可以攻玉。這里僅為國內同行提供一個了解TC64的窗口。譯者筆拙愧不能完整表達原文的本意，有關內容是過程性文件僅供參考、限制引用。
備注：文中所有的參考標準都以最新IEC 60364系列標準為基礎。
近期收到TC64的文件64/2316/FDIS 是關于IEC 60364-5-56/2009版 第三次修改稿。
IEC 60364-5-56部分電氣設備的選擇和安裝：安全設施（ GB16895.33-2017）。這次主要修改內容如下：
1
對規范性參考文獻、術語和定義的修改。
2
在用于安全設施的電氣回路里，增加關于回路和過電流保護的要求，以便在火災條件下保持安全設施的電源可靠性。
3
在用于安全設施的電氣回路里，增加了安全設施電氣回路不要求RCD或AFDD保護措施。
4
在應急照明應用中，增加了防止緊急照明系統受到任何控制系統的不利影響。
5
在任何最終端回路故障的情況下的新要求，所有為該區域提供的應急照明要能提供設計的全部照度。
6
新增附件D（資料性）：消防開關設置及位置。
7
新增附件E（資料性）：用電纜管理系統安全設施的例子。
8
新增附件F（資料性）：布線系統。
9
新增附錄G（資料性）：關于安全設施電源適合安裝的位置指南。

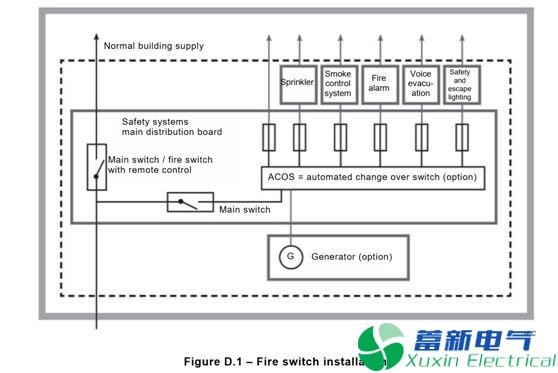

附上新加上的D.1 消防開關裝置截圖以賞讀者。通過該圖高頻開關電源電路設計工程師們知道，正常電源進入建筑物后先有一回路經主開關到達自動轉化開關作為優先電源，進入自動轉化開關的還有一路獨立電源（例如：發電機）。接著由自動轉換開關檢測兩路電源的可用性并為所有建筑物安全設施提供（應急）電源。為了在火災情況下消防隊工作安全，要求在正常電源進入主配電柜前設置可以遠程控制的消防開關，以便消防員識別和斷開主電源供電后進入建筑物，而安全設施在消防開關上火取電源而不會受到影響。
IEC 60364-5-56部分是IEC在2009年頒布生效的，轉化為BG/T16895.33已經是2018年2月份生效，估計高頻開關電源電路設計工程師們專業人士還沒有時間消化和吸收。高頻開關電源電路設計工程師在這里非常簡單介紹一下但不能代替讀者的自己閱讀和理解。 注意本標準并沒有提及“應急電源”而用安全設施電源表示，這和高頻開關電源電路設計工程師們國內習慣稱呼是有區別的。
560.6 安全設施回路
560.6.1 以下電源可以作為安全設施電源：
- 蓄電池；
- 干電池；
- 獨立于正常電源的發電裝置；
- 供電網絡中有效地獨立于正常饋線路分設的饋電線路
560.7.3 …… 當失電可能造成更大的危害時可以取消過載保護。過載保護被取消時，應監視過載現象。
560.7.11 布線系統
560.9 應急疏散照明的應用
560.10 火災防護的應用
附錄A 應急照明指南 - 指導各種場所下選擇應急照明的具體要求及安全設施電源切換時間要求等。
附錄B 消防設備指南 - 指導消防設施在火災時電源工作時間和電源最長相應時間要求，及不同消防設備對“應急”電源切換時間要求等。
在附錄B的表B.1還列舉了安全設備如下：
- 消防泵
- 消防電梯
- 有特殊要求的電梯
- 火災報警裝置和消防廣播裝置
- 感煙和感溫探測設備
- 一氧化碳報警設備
另外還有應急和疏散照明指示設備在單獨章節560.9里。
筆者強烈建議：如果您的工作涉及安全設施電源還是抽時間仔細閱讀GB/T16895-33-2017原文您會很受啟發，對您的工作也大有益處。
