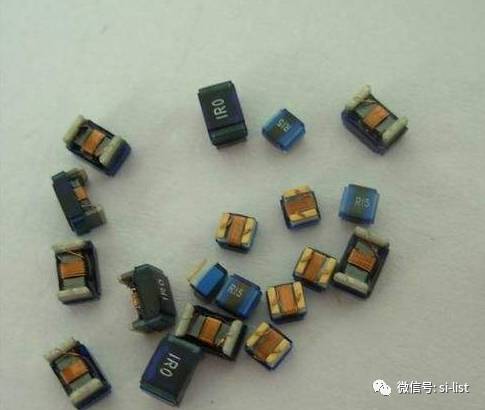

磁珠（ferrite bead）的材料是鐵鎂或鐵鎳合金，這些材料具有有很高的電阻率和磁導率，在高頻率和高阻抗下，電感內線圈之間的電容值會最小。磁珠一般只適用于高頻電路，因?yàn)樵诘皖l時，它們基本上是保有電感的無缺特性（包含有電阻和抗性分量），因此會構成線路上的些微丟掉。而在高頻時，它基本上只具有抗性分量（jωL），并且抗性分量會跟著頻率上升而添加。象一些RF電路，PLL，振蕩電路，含超高頻存儲器電路（DDR,SDRAM,RAMBUS 等）都需求在電源輸入部分加磁珠。實踐上，磁珠是射頻能量的高頻衰減器。其實，可以將磁珠視為一個電阻并聯一個電感。在低頻時，電阻被電感「短路」，電流流往電感；在高頻時，電感的高感抗迫使電流流向電阻。本質上，磁珠是一種「耗散設備（dissipative device）」，它會將高頻能量轉換成熱能。因此，在效能上，它只能被當成電阻來說明，而不是電感。

零歐電阻的效果如下：
1,在電路中沒有任何功用，只是在PCB上為了調試便當或兼容規劃等原因。
2,可以做跳線用，如果某段線路不必，直接補助該電阻即可（不影響外觀）

3,在匹配電路參數不判定的時分，以0ohm代替，實踐調試的時分，判定參數，再以具體數值的元件代替。

4,想測某部分電路的耗電流的時分，可以去掉0ohm電阻，接上電流表，這樣便當測耗電流。

5,在布線時,如果實在布不過去了,也可以加一個0ohm的電阻(感覺應該是用直插的，不應該是表貼的[luther.gliethttp])

6,在高頻信號下，充當電感或電容。（與外部電路特性有關）電感用，主要是處理EMC問題。（如地與地，電源和IC Pin 間）。

7,單點接地（指維護接地、作業接地、直流接地在設備上互相分隔,各自成為獨立體系。）

8,熔絲效果電感

①仿照地和數字地單點接地

只要是地，畢竟都要接到一起，然后入大地。如果不接在一起就是”浮地”，存在壓差，簡略堆集電荷，構成靜電。地是參看0電位，全部電壓都是參看地得出的，地的標準要共同，故各種田應短接在一起。人們認為大地可以吸收全部電荷，始終保持安穩，是畢竟的地考點。雖然有些板子沒有接大地，但發電廠是接大地的，板子上的電源畢竟仍是會回來發電廠入地。如果把仿照地和數字地大面積直接相連，會導致互相煩擾。不短接又不妥，理由如上有四種方法處理此問題：

1、用磁珠聯接；磁珠的等效電路相當于帶阻限波器，只對某個頻點的噪聲有顯著克制效果，運用時需求預先估計噪點頻率，以便選用恰當類型。關于頻率不判定或無法預知的狀況，磁珠不合。

2、用電容聯接；電容隔直通交，易構成浮地。

3、用電感聯接；電感體積大，雜散參數多，不安穩。

4、用0 歐姆電阻聯接； 0 歐電阻相當于很窄的電流通路，可以有效地束縛環路電流，使噪聲得到克制。電阻在全部頻帶上都有衰減效果(0 歐電阻也有阻抗)，這點比磁珠強。

②跨接時用于電流回路

當切開電地平面后，構成信號最短回流途徑開裂，此時，信號回路不得不繞道，構成很大的環路面積，電場和磁場的影響就變強了，簡略煩擾/被煩擾。在切開區上跨接0 歐電阻，可以供應較短的回流途徑，減小煩擾。

③配備電路

一般，產品上不要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤解，為了削減維護費用，運用0 歐電阻代替跳線等焊在板子上。空置跳線在高頻時相當于天線，用貼片電阻效果好。

④其他用處：

A、布線時跨線 B、調試/測試用 C、暫時替代其他貼片器件 D、作為溫度補

償器件更多時分是出于EMC 對策的需求。其他，0 歐姆電阻比過孔的寄生電感小，并且過孔還會影響地平面（因?yàn)橐诳祝?/span>
