自舉電路也叫升壓電路，運用自舉升壓二極管,自舉升壓電容等電子元件，使電容放電電壓和電源電壓疊加，從而使電壓升高.有的電路升高的電壓能到達數倍電源電壓。下面一起來了解一下升壓電路原理。
升壓電路原理
舉個簡略的比如：有一個12V的電路，電路中有一個場效應管需求15V的驅動電壓，這個電壓怎樣弄出來?就是用自舉。通常用一個電容和一個二極管，電容存儲電壓，二極管避免電流倒灌，頻率較高的時分，自舉電路的電壓就是電路輸入的電壓加上電容上的電壓，起到升壓的效果。
升壓電路僅僅在實踐中定的稱號，在理論上沒有這個概念。升壓電路主要是在甲乙類單電源互補對稱電路中運用較為遍及。甲乙類單電源互補對稱電路在理論上可以使輸出電壓Vo到達Vcc的一半，但在實踐的測驗中，輸出電壓遠達不到Vcc的一半。其中重要的原因就需求一個高于Vcc的電壓。所以選用升壓電路來升壓。
開關直流升壓電路(即所謂的boost或許step-up電路)原理

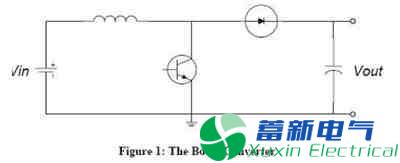

the boost converter,或許叫step-up converter，是一種開關直流升壓電路，它可所以輸出電壓比輸入電壓高。根本電路圖見圖1.
假定那個開關(三極管或許mos管)現已斷開了很長時刻，一切的元件都處于抱負狀況，電容電壓等于輸入電壓。下面要分充電和放電兩個部分來闡明這個電路。
充電進程

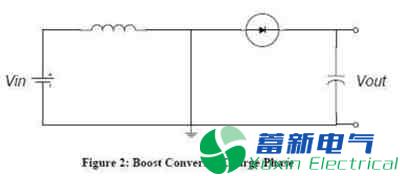

在充電進程中，開關閉合(三極管導通)，等效電路如圖二，開關(三極管)處用導線替代。這時，輸入電壓流過電感。二極管避免電容對地放電。因?yàn)檩斎胧侵绷麟?，所以電感上的電流以必定的比率線性添加，這個比率跟電感巨細有關。跟著電感電流添加，電感里貯存了一些能量。
放電進程

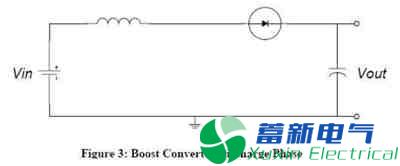

如圖，這是當開關斷開(三極管截止)時的等效電路。當開關斷開(三極管截止)時，因?yàn)殡姼械碾娏?堅持特性，流經電感的電流不會馬上變?yōu)?，而是緩慢的由充電結束時的值變?yōu)?。而本來的電路已斷開，所以電感只能經過新電路放電，即電感開端給電容充電， 電容兩頭電壓升高，此刻電壓現已高于輸入電壓了。升壓結束。

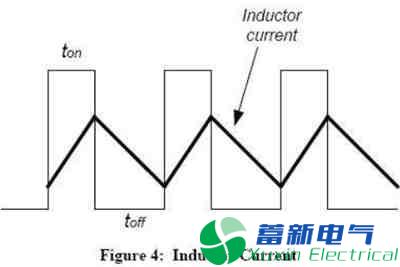

說起來升壓進程就是一個電感的能量傳遞進程。充電時，電感吸收能量，放電時電感放出能量。假如電容量足夠大，那么在輸出端就可以在放電進程中堅持一個持續的電流。假如這個通斷的進程不斷重復，就可以在電容兩頭得到高于輸入電壓的電壓。
常用升壓電路
P 溝道高端柵極驅動器
直接式驅動器：適用于最大輸入電壓小于器材的柵- 源極擊穿電壓。
開放式收集器：辦法簡略，可是不適用于直接驅動高速電路中的MOSFET。
電平變換驅動器：適用于高速使用，可以與常見PWM 操控器無縫式作業。
N 溝道高端柵極驅動器
直接式驅動器：MOSFET最簡略的高端使用，由PWM 操控器或以地為基準的驅動器直接驅動，但它必須滿意下面兩個條件：
1、VCC
2、Vdc
浮動電源柵極驅動器:獨立電源的本錢影響是很明顯的。光耦合器相對昂貴，并且?guī)捰邢?，對噪聲靈敏。
變壓器耦合式驅動器:在不確定的周期內充沛操控柵極，但在某種程度上，約束了開關功能?？墒牵@是可以改進的，僅僅電路更雜亂了。
電荷泵驅動器:對于開關使用，導通時刻往往很長。因?yàn)殡妷罕对鲭娐返墓β实?，可能需求更多低電壓級泵?br style="font-family: "sans serif", tahoma, verdana, helvetica; font-size: 12px; white-space: normal;"/>自舉式驅動器:簡略，廉價，也有約束;例如，占空比和導通時刻都受到改寫自舉電容的約束。需求電平變換，以及帶來的相關問題。
