在雜亂的機械體系中，研討其功耗和功能，規劃它們的結構以及研討各模塊組間的光滑狀況，丈量各 器件間的摩擦力等重要參數，多年來，一向被人們所注重。因?yàn)闄C(jī)械內部運動雜亂，環境惡劣，摩擦力相 對很小，給丈量帶來了很大困難，怎么準確地丈量出這些數據就顯得分外重要。
選用無線收發辦法，利用傳感器信號通過無線收發電路進行信號傳輸，能夠先存儲數據再把存儲卡里 面的數據讀入到計算機進行剖析，為雜亂及數據要求準確的體系的數據收集供給了新的辦法。另外，在采 集頻率較高時，數據量比較大，這對收集體系中處理器處理速度、射頻無線傳輸速度、接口傳輸速度、A/D 變換速度以及功耗等都有很高的要求，加上機械體系內部尺寸的約束，困難較大。這樣一來，數據收集電 路板的規劃成為該數據收集體系的要害，咱們需求規劃專門的數據收集和無線收發設備。
丈量體系原理

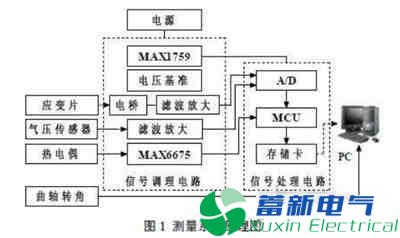

體系由傳感器、電源、信號調度電路、信號處理電路和PC 機組成在實踐丈量時，傳感器裝置在運動 件上，因?yàn)檫x用引線設備傳遞信號會約束機械部件的運動，因而可選用無線收發電路傳輸數據，也可選用 存儲辦法進行數據收集，即先把數據保存到存儲卡，數據收集完之后再拿出存儲卡讀入到計算機，丈量系 統原理如圖1 所示。
氣壓傳感器和應變片通過信號調度電路輸出0～2.5V 的電壓，可通過信號處理電路把模擬信號轉化為數字信號再存入存儲卡，熱電偶通過信號調度電路輸出12 位SPI 格局的數字信號，可由單片機直接 把信號存入存儲卡。存儲卡的容量應能確保收集信號的時刻要求(在收集頻率為3000Hz 時，選擇512M以 上的存儲卡可確保收集時刻不少于25 分鐘)。而該丈量體系中電阻應變片直流電橋丈量電路的規劃是一 個要害，下面咱們將對這一部分進行詳細的剖析和規劃。
電阻應變片直流電橋丈量電路
應變片調度電路由升壓芯片(為芯片供給作業電壓)、電壓基準(穩壓)、電橋、濾波、擴大等部分 組成，如圖2 所示。
丈量電路所選用應變片類型350-2AA，應變靈敏系數K=2.18(無量綱正數)，名義電阻350Ω，絲柵尺 寸：2×2mm;考慮到連桿體上空間小的特點，盡可能裝置少數的傳感器，因而選用直流單臂電橋來完成電 阻到電壓的變換。至此，無線收發數據收集體系中的電阻應變片直流電橋丈量電路的規劃現已完成，當然，在咱們規劃 數據收集體系時，依據實踐的丈量需求，如體系運轉的環境遭到溫度、頻率及其他一些環境的影響，各測 量參數的不同，導致數據收集體系也不完全相同，規劃者可依據需求進行修改。本文要點研討的是無線數據收集體系中應變片直流電橋的規劃，為雜亂的機械控制體系在 進行難度較大的數據收集時，提出可行的應變片直流電橋規劃方案。
