程控直流電源體系單片機，內部有 16K Bytes FLASH 程序存儲器，256 Bytes IRAM 和 256 Bytes XRAM，18 個雙向 I/O 口，5 個 16 位定時器/計數器，3 組 12 位帶死區操控互補 PWM，1 個 8 位 PWM，2 個 UART，1 個 SPI，16 個外部中止，8+2 路 12 位ADC，四種體系作業形式(正常、低頻、掉電和空閑)和 16 個中止源。
在程控直流電源體系單片機上用到許多的中止。在這一款芯片上滿意滿意絕大部分的產品規劃。
Hc89f003具有：
? 16個中止源
? 4級中止優先級
? 16個外部中止
要點來了：一般我們的程控直流電源體系單片機，比方像51，比較少重映射功用的，比方stm32，他們的重映射功用對應的引腳根本都有固定的引腳?？墒?，hc89f003不一樣了，他絕大部分引腳都能夠重映射，比方P00能夠作為io口，能夠重映射為usart_tx、usart_rx、iic、spi等等等等。也就是說，規劃板子的時分不必懼怕硬件銜接過錯，只需銜接上了，根本能夠完結重映射功用。
Datasheet給出的闡明：絕大多數復用端口能夠映射到恣意 I/O 口，但 PWM 故障檢測腳、ADC 輸入、INT0-15 功用口等在外。
留意的是：多個輸出映射到一個端口上時，只能有一個輸出有用。端口重映射類似中止一樣還有優先級的。

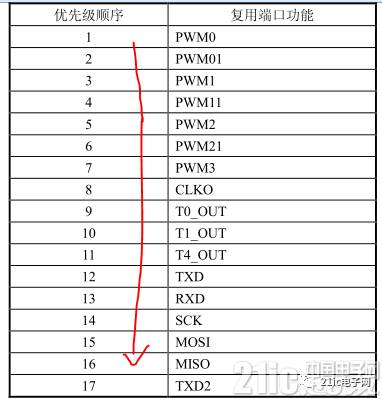

*下面是默許的優先級：
比方：
CLKO_MAP 裝備為 0x01 挑選 P0.1 口作為 CLKO 的輸出口，T4_MAP 也裝備為 0x01，這個時分硬件會按上面的優先級，P0.1 將裝備為 CLKO 的輸出口，而 T4_MAP 的裝備無效。
當一切的端口映射操控寄存器都不等于0x01時，即一切的功用口都不挑選P0.1作為輸入輸出口，此刻這個端口的輸出就是 P0 端口數據寄存器的第 1 位。
輸入能夠裝備為多個功用從一個 PAD 引腳進入，比方：
T0_MAP 裝備為 0x23，則挑選 P2.3 作為 T0 的輸進口，T5_MAP 也裝備為 0x23，這樣從 P2.3 端口進入的信號一起作用于 T3 和 T5。
將 TXD 和 RXD 都裝備到一個端口上時，并且此端口設置為輸出，則 TXD 和 RXD 將內部銜接起來。
在輸入時，不論端口是什么功用，讀端口數據寄存器都讀芯片引腳上值。
關于重映射功用有疑問的請仔細閱覽官方datasheet。http://www.holychip.cn/uploadfiles/release/preview/HC89F003_003P_SPEC_Ver1.03.pdf(畢竟是中國芯圣產的，datasheet閱覽起來毫無壓力，曾經看英文的，讓我這種四級都沒過的孩子頭都大了)
HC89F003 運用留意事項 ：(官方datasheet的重要闡明，運用芯片時一定要仔細看datasheet)
1、 為確保體系的穩定性，有必要在 VDD 和 GND 之直接一電容(容值須等于或大于 0.1μF)。(關于這點，一般我們用芯片的時分都會這姿態做，加個電容)
2、 為確保體系的上電穩定性，主張客戶程序在體系發生 POR 復位后進行一次重讀代碼選項的軟復位操作。官方闡明這項現已改善(我覺得仍是很OK的能夠去官網下載新版的datasheet)
3、 當運用 ADC 模塊時，不論參閱電壓挑選的是什么，體系作業電壓 VDD 有必要高于 2.7V。(參閱電壓一般為GND,這個vdd一般為3.3v)
4、 外部中止在運用查詢方法時，無法正常鏟除中止標志位。能夠經過先制止中止使能位再鏟除中止標志，在完結鏟除中止標志位后再使能外部中止來進行正常的外部中止發生查詢。運用中止方法時，無該問題。
5、 當用戶運用 T3 計數時鐘源挑選端口輸入外部時鐘，應使 TR3 和 T3CLKS[1:0]的裝備一起進行(即用一條指令完結裝備)。(個人感覺比較奇怪，可是仍是能夠依照他的做的。他說一條指令就一條指令吧。)
介紹了那么多，是時分上點開箱圖了。
國慶回家前接到板子，小的讓我出人意料啊，感謝21ic小喇叭，開心。
翻開之后可見一個開發板，一個51link以及一根數據線。
初度見到51—link，有點小小的驚奇。哈哈哈，怪我才智不夠。。。。得好好盡力了。
翻開看看51link里邊是什么東西，一看，嚇一跳，原來是stm32f1系列芯片。
這個小板子做的仍是挺精美的，按鍵，一些必要的電路都搭載在這一小塊上面。
20pin的io口一切現已引出了。板載ch340驅動電路
然后下載回來一堆材料，開干，不就是51內核的芯片嗎，不難吧。(這是我剛開始的主意。。。我發現我錯了，做智能車的時分，我就說過，當你一開始就小看了它，你就現已輸了一半了。。。不過還好，我仍是能夠把它搞定的哈哈)
到芯圣電子的官網下載回來一堆材料，漸漸看，裝驅動，裝hc-link，然后翻開例程代碼，翻開datasheet，漸漸搞。。。

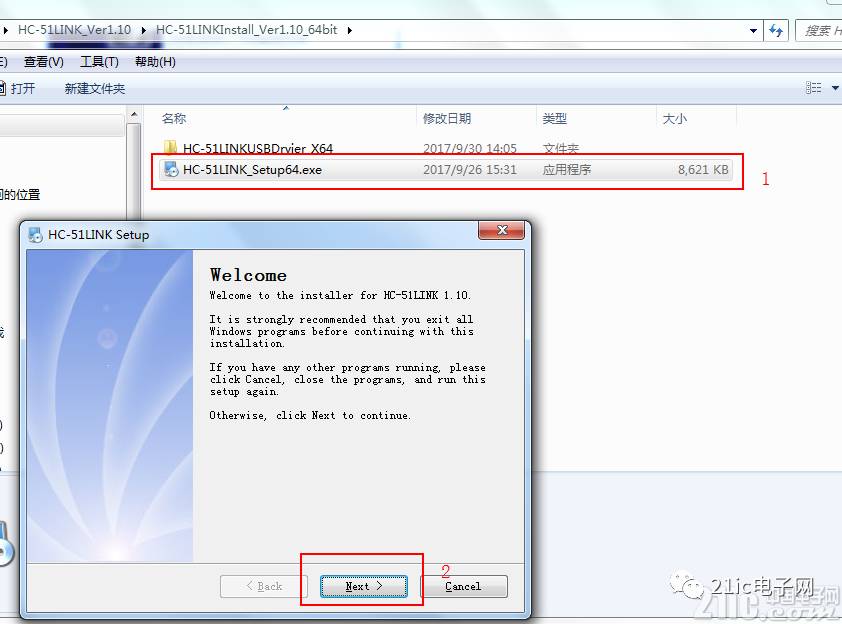

我也是先下載回來的，然后先裝hc-51link，這個比較簡單，那里也有用戶手冊。
對其他體系解說的很具體，本人是64位 win7的，比較簡單。
請留意：裝置在keil文件夾下。
請留意：裝置在keil文件夾下。
請留意：裝置在keil文件夾下。
重要的工作說3遍。
然后一向next就行了，主張把360啊什么殺毒的軟件退出再裝置。
然后翻開flash技術材料> F003 Library Example V1.01
這是庫函數版別的例程，很像stm32。入門玩起來不難。
F003 Register ExampleV1.01>這是寄存器版別的。我沒看。
隨意翻開一個gpio的工程：
我初度一看，哎呀，怎樣這么熟悉啊，，，，，哈哈哈
進入體系初始化看一下，中心部分就是挑選體系時鐘
/**
* @闡明 設定體系時鐘OSC頻率，即外設時鐘(Timer UART SPI等)
* @參數 OscClock ：OSC時鐘設定值
* CLK_OSC_32MHZ //體系時鐘32M
* CLK_OSC_16MHZ //體系時鐘16M
* CLK_OSC_8MHZ //體系時鐘8M
* CLK_OSC_4MHZ //體系時鐘4M
* CLK_OSC_44KHZ //體系時鐘44KHZ
* @返回值 ErrorStatus ：表明OSC裝備狀態
* 參閱 ErrorStatus 枚舉類.
* @注 無
*/
ErrorStatus CLK_OscClockConfig(CLK_OscClock_Typedef OscClock)
{
u8 OscClkBuf;
if(OscClock == CLK_OSC_44KHZ)
{//運用低頻作為體系時鐘
CLKSWR = (CLKSWR&(~CLK_SYS_SEL))|CLK_OSC_44KHZ; //開低頻晶振
while((CLKSWR&CLK_SYS_STA)!=CLK_RC44KHZ_FLAG);//等候晶振起振
return SUCCESS;
}
else
{//運用高頻作為體系時鐘
if((OscClock == CLK_OSC_32MHZ)&&(CLKDIV < CLK_CLKDIV_RESET_VALUE))return ERROR;//如果終究CPU時鐘高于20M，則裝備失利
CLKSWR = (CLKSWR&(~CLK_SYS_SEL))|CLK_RC32MHZ; //發動內部高頻
while((CLKSWR&CLK_SYS_STA)!=CLK_RC32MHZ_FLAG); //等候高頻晶振起振
OscClkBuf = CLKDIV;
CLKDIV = 2; //確保CPU作業在20M以下，
CLKSWR = OscClock|(CLKSWR&(~CLK_RC32M_DIV)); //設置RC32M分頻系數
CLKDIV = OscClkBuf; //恢復CPU分頻系數
return SUCCESS;
}
}
HC89F003 程控直流電源體系單片機體系時鐘有 2 種時鐘源可選：內部高頻 RC 時鐘(32 MHz)和內部低頻 RC 時鐘(44KHz)。其中，內部高頻 RC 在-40°C ~+85°C 規模差錯不超越 1%。挑選后的體系時鐘(如果挑選的是內部高頻 RC，則經 RC32M_DIV[1:0]分頻后的時鐘)記做 osc_clk，其頻率為 F osc ，周期為 T osc ，
首要用于外設模塊，osc_clk 能夠進行 1-255 之間恣意值的分頻，分頻后的時鐘記做 CPU 時鐘，其頻率為 F cpu ，周期為 T cpu 。
CPU 最高能夠運行在 20MHz 頻率下，如果所選時鐘源頻率高于 20MHz，需求對其進行分頻，使CPU 時鐘頻率等于或低于 20MHz。
內部低頻 RC(RC44K)輸出的時鐘記做 wdt_clk，用于看門狗定時器的計數，也能夠用于體系時鐘;內部高頻 RC(RC32M)輸出的時鐘記做 rc32m_clk，能夠進行 1/2/4/8 分頻。
體系初始化完結就能對芯片的引腳進行操作了。。。。
然后就是GPIO的初始化函數了，芯圣對我們?nèi)允呛芎玫模F(xiàn)已集成庫函數了，直接調用就OK。
一句代碼的工作：
GPIO_Init(GPIOT0,GPIO_PIN_2,GPIO_MODE_IN_PU); //將P02端口設置為上拉電阻形式
庫函數的運用方法很簡單啊，假如我想讓P00設置為推挽輸出形式。。。
直接將 GPIO_PIN_2變?yōu)镚PIO_PIN_0。
GPIO_MODE_IN_PU變?yōu)镚PIO_MODE_OUT_PP
GPIO_Init(GPIOT0,GPIO_PIN_0, GPIO_MODE_OUT_PP); //P00設置為推挽輸出形式
/**
* @闡明 對一組端口中的一個或多個IO設置形式
* @參數 GPIOx : 初始化的端口組(x:0-2)
* GPIOT0 //端口0組
* GPIOT1 //端口1組
* GPIOT2 //端口2組
* @參數 GPIO_PIN : 初始化的端口號
* GPIO_PIN_0 //挑選端口0
* GPIO_PIN_1 //挑選端口1
* GPIO_PIN_2 //挑選端口2
* GPIO_PIN_3 //挑選端口3
* GPIO_PIN_4 //挑選端口4
* GPIO_PIN_5 //挑選端口5
* GPIO_PIN_6 //挑選端口6
* GPIO_PIN_7 //挑選端口7
* @參數 GPIO_Mode : 初始化形式
* GPIO_MODE_IN //數字輸入
* GPIO_MODE_IN_PD //帶下拉輸入
* GPIO_MODE_IN_PU //帶上拉輸入
* GPIO_MODE_IN_AN //模仿輸入
* GPIO_MODE_IN_SMT //數字輸入 SMT
* GPIO_MODE_IN_PD_SMT //帶下拉輸入 SMT
* GPIO_MODE_IN_PU_SMT //帶上拉輸入 SMT
* GPIO_MODE_IN_AN_PU_PD //模仿輸入上下拉一起翻開，B版今后芯片支撐
* GPIO_MODE_OUT_PP //推挽輸出
* GPIO_MODE_OUT_OD //開漏輸出
* GPIO_MODE_OUT_OD_PU //開漏帶上拉輸出
* @返回值 無
* @注 無
*/
void GPIO_Init(GPIO_TypeDef GPIOx,GPIO_Pin_TypeDef GPIO_PIN,GPIO_Mode_TypeDef GPIO_Mode)
{
u8 i;
u8 xdata *gpioset;
gpioset = 0xFF00 | ((GPIOx - 1)<<3);
for(i=0;i<8;i++){
if((GPIOx == GPIOT1)&&(i>1))break;
if(GPIO_PIN&0x01){
*(gpioset+i/2) = ((*(gpioset+i/2)) & (0xF0 >> ((i%2)*0x04))) | (GPIO_Mode << ((i%2)*0x04));
}
GPIO_PIN >>= 1;
}
}
上面是void GPIO_Init(GPIO_TypeDef GPIOx,GPIO_Pin_TypeDef GPIO_PIN,GPIO_Mode_TypeDef GPIO_Mode)的原函數。。
有愛好的能夠跳進去看一下。不看也能夠。
翻開HC89F_GPIO.H
拉倒最下面。有g(shù)pio的函數，能夠直接調用。
比方我們需求點亮一個led燈，調用這個函數就能夠了：
void GPIO_Write(GPIO_TypeDef GPIOx,u8 Value); //對一組端口賦值

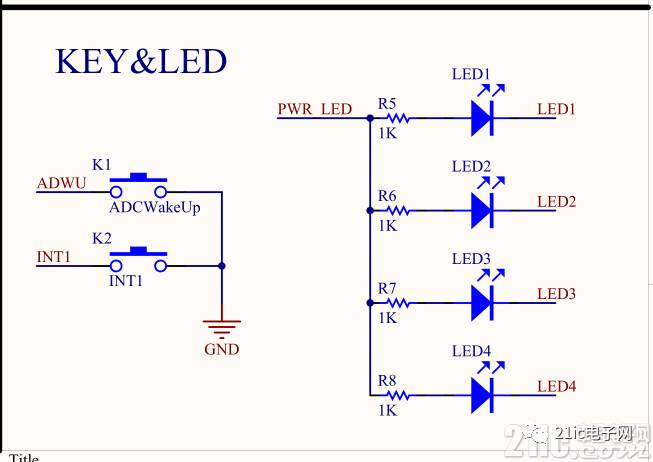

看板子的原理圖：
LED1連在HC89F003的P11腳，那我們點亮他就是讓P11腳為低電平就行了。
void main(void)
{
System_init(); //體系初始化
GPIO_Init(GPIOT1,GPIO_PIN_1, GPIO_MODE_OUT_PP); //P00設置為推挽輸出形式
GPIO_Write(GPIOT1,0xFD); //設置P11腳為低電平
while(1);
}
然后下載到程控直流電源體系單片機就行了，下載設置的那里，在HC-51LINK用戶手冊那里寫的很具體。
各種裝備都寫出來了。盡管說有點費事，可是，教程很具體，請耐心看完，并且裝備完。芯圣是一個用心做產品的廠家。。。
還有我發現一個很特別的當?shù)?，這是曾經我玩32/51都沒有的，那就是上拉電阻阻值巨細是能夠挑選的，可編程挑選，芯圣的產品又一次讓我驚奇
/**
* @闡明 設置P02端口上拉電阻阻值
* @參數 Res_Value : 電阻值
* R050K //上拉電阻50K
* R100K //上拉電阻100K
* R150K //上拉電阻150K
* R300K //上拉電阻300K
* @返回值 無
* @注 無
*/
調用這個函數就能夠了：
void GPIO_P02ExternalPullConfig(GPIO_PullResValve Res_Value)
{
P0LPU = (P0LPU&(~GPIO_P02PU))|(Res_Value&GPIO_P02PU);
}
Ex：

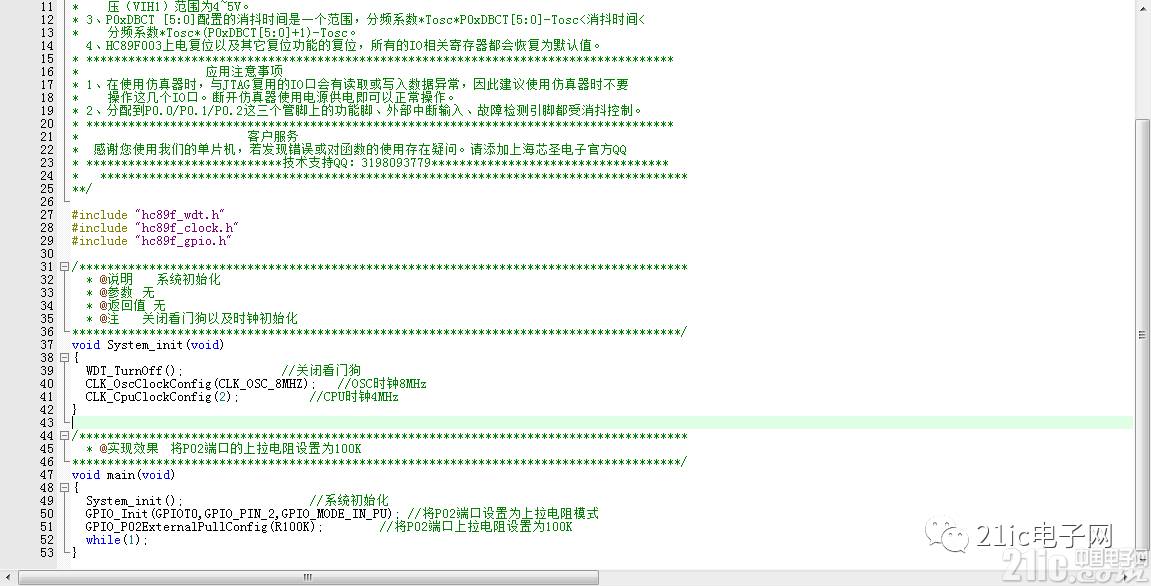

void main(void)
{
System_init(); //體系初始化
GPIO_Init(GPIOT0,GPIO_PIN_2,GPIO_MODE_IN_PU); //將P02端口設置為上拉電阻形式
GPIO_P02ExternalPullConfig(R100K); //將P02端口上拉電阻設置為100K
while(1);
}
就能夠?qū)02端口上拉電阻設置為100K
然后介紹一下HC89f003的重映射功用：
Datasheet介紹：
讓我們看看怎樣重映射吧，我盡量簡單明了講一下。
什么是重映射：
一般的程控直流電源體系單片機上有許多I/O口，也有許多的內置外設如I2C、ADC、ISP、USART等，為了節約引出管腳，這些內置外設根本上是與I/O口共用管腳的，也就是I/O管腳的復用功用。許多復用內置的外設的I/O引腳能夠經過重映射功用，從不同的I/O管腳引出，即復用功用的引腳是可經過程序改動的。讀到這里信任我們都應該了解了端口重映射的一些概念了。原理上的東西不細說了。我們能夠看手冊或許網上查,這方面的材料仍是許多的。
從芯圣的datasheet我們能夠知道，根本上一切的io口，都是能夠完結重映射的，那我們看看pwm輸出能映射到哪個io口呢，
PWM3_OUTPin_P00 = (u8)0x00, //PWM3輸出端口為P00
PWM3_OUTPin_P01 = (u8)0x01, //PWM3輸出端口為P01
PWM3_OUTPin_P02 = (u8)0x02, //PWM3輸出端口為P02
PWM3_OUTPin_P03 = (u8)0x03, //PWM3輸出端口為P03
PWM3_OUTPin_P04 = (u8)0x04, //PWM3輸出端口為P04
PWM3_OUTPin_P05 = (u8)0x05, //PWM3輸出端口為P05
PWM3_OUTPin_P06 = (u8)0x06, //PWM3輸出端口為P06
PWM3_OUTPin_P07 = (u8)0x07, //PWM3輸出端口為P07
PWM3_OUTPin_P10 = (u8)0x10, //PWM3輸出端口為P10
PWM3_OUTPin_P11 = (u8)0x11, //PWM3輸出端口為P11
PWM3_OUTPin_P20 = (u8)0x20, //PWM3輸出端口為P20
PWM3_OUTPin_P21 = (u8)0x21, //PWM3輸出端口為P21
PWM3_OUTPin_P22 = (u8)0x22, //PWM3輸出端口為P22
PWM3_OUTPin_P23 = (u8)0x23, //PWM3輸出端口為P23
PWM3_OUTPin_P24 = (u8)0x24, //PWM3輸出端口為P24
PWM3_OUTPin_P25 = (u8)0x25, //PWM3輸出端口為P25
PWM3_OUTPin_P26 = (u8)0x26, //PWM3輸出端口為P26
PWM3_OUTPin_P27 = (u8)0x27, //PWM3輸出端口為P27
這是從芯圣例程找出來的，我數了一下，一路pwm隨時在任何一個io口輸出。這就是一個重映射，不論你板子規劃怎樣接線，只需銜接到io口，那么就能經過引腳重映射功用，完結你需求的功用，給規劃電路帶來方便。
void main(void)
{
System_Init(); //體系初始化
GPIO_Init(GPIOT0,GPIO_PIN_1,GPIO_MODE_OUT_PP); //P01推挽輸出
PWM3_PinRemapConfig(PWM3_OUTPin_P01); //PWM3輸出映射P01口
PWM3_OutPutCmd(ENABLE); //輸出使能
//周期核算 = 0xff / (Fosc / PWM分頻系數) (Fosc見體系時鐘裝備的部分)
PWM3_Init(PWM3_HIGH_VALID,PWMCK_8); //PWM3高有用，時鐘為OSC時鐘8分頻
PWM3_PeriodConfig(0xff); //PWM3周期為0xFF
PWM3_DutyCycleConfig(0x55); //PWM3的占空比設置
PWM3_Cmd(ENABLE); //PWM3使能
while(1);
}
中心函數：PWM3_PinRemapConfig(PWM3_OutPin_TypeDef OutPin); //PWM3輸出管腳映射
直接調用就能夠了。
彌補一點：
一路pwm重映射只能有一個引腳輸出pwm，我們不可能完結一切的io都輸出相同的pwm波，那豈不是逆天了嘛!!還有就是重映射也有優先級的，這是要留意 的一點?？墒俏矣幸粋€(gè)主意，就是分時復用。這個時間段P00口做usart_tx功用，等發送完，我又能夠輸出pwm，這樣不知道行不行，僅為筆者個人主意而已。
