電磁干擾是電子電路設計進程中最常見的問題，直流電源體系工程師們一直在尋覓能夠徹底消除或下降電磁干擾，也就是直流電源體系EMI的辦法。但想要徹底的消除直流電源體系EMI的干擾，首要需求的就是了解直流電源體系EMI是什么，它的傳達進程是怎樣的，本文就將對直流電源體系EMI的傳達進程進行一個大致的介紹。
直流電源體系EMI是電磁干擾的總稱，但實際上電磁干擾分為兩種，一種是傳到干擾，另一種是輻射干擾。傳導干擾首要是電子設備發生的干擾信號是經過導線或公共電源線進行傳輸，相互發生干擾。進一步細分，傳導干擾又分共模干擾和差模干擾。
直流電源體系EMI的傳達進程

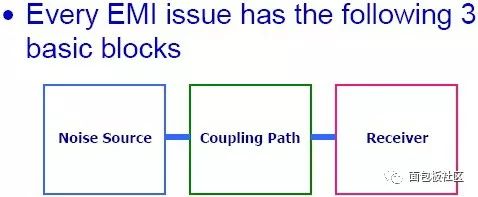

直流電源體系EMI的傳達進程首要途經三個部分，干擾源、干擾途徑、接收器。對于開關電源來說，最后一部分是不需求考慮的，干擾源也不能消除，因?yàn)樗彩情_關電源之所以能工作的源頭，可是能夠經過軟開關、加緩沖等方式來使干擾源的干擾小一些。操控干擾途徑是下降開關電源直流電源體系EMI的重要一環，也是本文的要點。

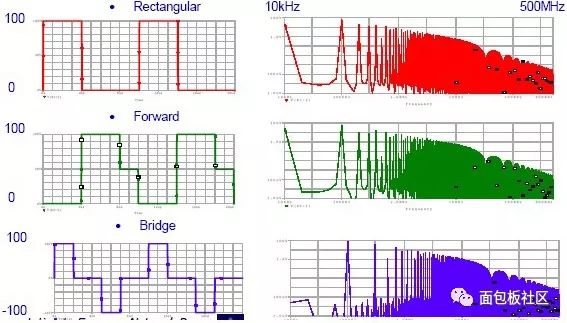

信號源波形發生的頻譜
電壓波形發生的頻譜
周期信號的頻譜是沒有偶次諧波的，正負對稱的波形發生的頻率分量更少，像橋式電路。 高數都忘光了，有愛好的做一下FFT。

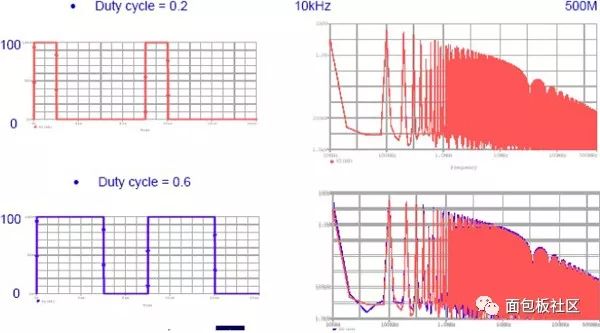

占空比和波形斜率的影響
占空比越大時，干擾的起伏也大一些，這個可由FFT的系數算出來。

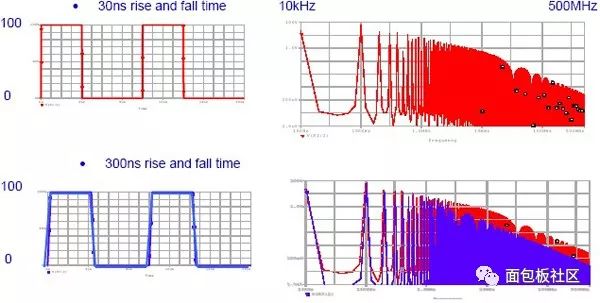

波形的斜率對干擾的高頻部分影響非常大。低頻部分幾乎沒有影響。低頻部分首要由波形的起伏和高電平部分的寬度決議的，但高頻部分大起伏下降的轉折點為1/(3.14*tr),所以tr越大時，轉折點的頻率越低，高頻下降越大。

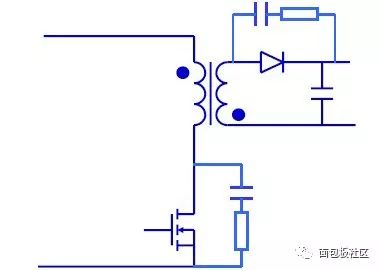

所以我們應該想到下降斜率的辦法，緩沖電路。
小結：
· 電壓和電流波形都有很豐厚的頻率成分
· 超越200M時因?yàn)榉惮F(xiàn)已很低，所以影響很小
· 波形影響低頻部分
· 上升沿和下降沿影響高頻部分
· 占空比對個頻譜幅值有一點影響
能夠看到電磁干擾的進程并不簡略，但也并非復雜難解。只要在充沛了解直流電源體系EMI的原力之后才能對直流電源體系EMI進行卓有成效的躲避和抑制，希望我們?cè)陂喿x過本文后能對直流電源體系EMI有進一步的了解。
