在大功率高頻開關電源電路設計工程師的設計中也是如此，如果是一個所有的需求都定下來的項目，按照項目的需求去做是件非常直接的事情，但往往最折騰人的是什么呢？板子上的那些需要靈活性的地方。工程師要設計一款新的板卡，尤其是設計一款開發板的時候，最費時但又感覺沒有多少技術含量、選不好還會讓自己非常郁悶的環節是什么？ - 確定自己的板子上用什么連接器！
比如當初大功率高頻開關電源電路設計工程師為小腳丫FPGA模塊就傷盡了腦筋：
要讓40個管腳的小腳丫FPGA核心板能夠像孫猴子一樣神通廣大，那就得擴展啊，不僅要支持目前市場上主流的FPGA開發板能夠支持的所有功能，支持所有高校的數字電路、微機原理與接口技術的試驗，作為一款號稱開源硬件的平臺，那一定要接入當今市場上主流的開源平臺生態系統 - Arduino、樹莓派、PMOD，因?yàn)檫@些系統的配件、外設最容易買，這還不夠 - 大功率高頻開關電源電路設計工程師的理念是讓初學者通過自己動手在PCB設計的成就感中迅速掌握全面的硬件設計技能，那還要方便地讓工程師在大功率高頻開關電源電路設計工程師的平臺上擴展他自己的設計，且成本盡可能的低，能夠支持的速度盡可能地高。
小腳丫FPGA通過合理的連接器要支持的生態系統
為此，大功率高頻開關電源電路設計工程師的團隊耗盡了無數的腦細胞，畫了不下50遍的草稿，終于確定了小腳丫FPGA上的36個信號線、兩個擴展板以及學習主板上的功能和相關的連接方式。
基于小腳丫fpga的擴展學習主板，支持所有的數字電路、微機原理教學試驗
能夠支持Arduino生態系統的小腳丫FPGA適配板
朋友們是否有過類似的體驗？
再來看看這幾年全球最火的開源平臺樹莓派：
樹莓派3B的連接
你能想象這個團隊為了這個系統支持哪些外設、保留哪些連接器、如何安放這些連接器廢了多大勁么？
再看看下面的這款FPGA開發板 - 電源、調試、網絡、RF、板板之間的連接，選哪些？放幾個？放在哪里？如何放？
這種看起來沒有多少技術含量（貌似大功率高頻開關電源電路設計工程師的理論體系里都不學這些）的事情最需要綜合性的系統設計能力。

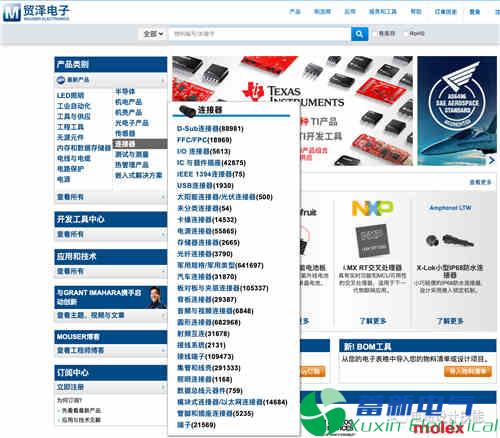

大功率高頻開關電源電路設計工程師先到貿澤的網站上看看有多少種不同的連接器吧：
是不是已經被這么多的分類，每個分類下這么多的型號給震驚了？要知道Mouser官網上列出來的只是Mouser被授權銷售的供應商的部分產品而已。當然這些供應商應該也是大功率高頻開關電源電路設計工程師電子行業主流的，參考這些廠商的產品已經能夠滿足大功率高頻開關電源電路設計工程師的設計需求了。順便說一下，多去這些供應商的網站上去轉轉，可以豐富自己對連接器的全面認識，就像你搬到一個新的地方去工作，最好先了解周?chē)加心男╋堭^，每個飯館里都有哪些口味可供你選擇。
Mouser官網上可以看到全球主流連接器的供應商，屏幕上的只是其中的一小部分
大功率高頻開關電源電路設計工程師再來講講選用連接器的一些最基本的要點：
首先，日常對連接器認知的積累很重要（要見過大世面）：
平時多參加一些連接器廠商參與的一些技術研討會、展會，收集整理一些這些供應商提供的精美的產品手冊，有空的時候翻一翻，對他們的這些產品有一個大致的印象；
多瀏覽一些連接器供應商的網站，這些供應商的名字可以從分銷商的網站上獲取，并根據分銷商網站上的價格、庫存信息等收藏關注一些跟自己項目相關的連接器的技術信息；
各種場合會遇到一些設計得非常精致的板卡，拍一下圖片，尤其是其用的連接器，如果你對上面的連接器有興趣，可以通過查找其原理圖、設計文檔、BOM清單等查找到該連接器的型號及相應的技術信息；在觀察的時候尤其要注意該板卡跟其它板卡之間的連接方式；
在設計板子的時候選擇連接器需要注意以下的原則：
滿足功能的要求 - 根據你要連接的對象、根據系統需要的信號線的多少和性質；
連接器注定是要成對的：一定要找到跟它匹配的另一半（插頭配插座、插座配插頭）或者連接電纜，如果你選中了一款插座，結果在加工以后找不到相應的插頭或連接電纜，那這個插座也是沒用的；
滿足空間的要求 - 連接器的大小要能夠在板子的有限空間上放置，能方便同其它板卡或電纜進行連接，每個管腳之間的間距要根據空間以及安裝的便捷性來選擇，連接器的高度也有不同，比如小腳丫FPGA的擴展卡用的MiniPCIe的連接器就有多種不同的高度，這就要根據擴展板上的器件以及安裝的需要選擇最合適的一種；
功率連接器要能滿足能夠承載最大電流的要求；
滿足速度的要求 - 對于高速的數據需要高速的連接器，尤其是需要差分走線的場合；
安裝便捷 - 視覺上能夠識別并可以快速組裝，不需要工具或者僅需要簡單的工具就能夠搞定；
長期使用可靠，尤其是要放置“微動”這種最常見的故障，是否需要鎖定機關？很多朋友遇到過USB插座沒用幾次就給插掉的情形吧？
特殊的應用場景還要考慮到引腳之間的絕緣、堅固性、抗震性、耐水性等；
