所有的直流電源廠家測試與測量(T&M)設備都需要校正。校準與測試的越徹底，儀器所測得的結果就越可靠。制造商——特別是制造醫療、制藥、軍事和航空航天產品的制造商，都不能冒著“偽陽性”(false positives)的風險，在測量過程中讓有缺陷的產品進入市場。對于“偽陰性”(false negatives)來說也是如此，它會導致好的產品無法出貨，或甚至更糟糕的情況是被報廢處理。
為了讓直流電源廠家測試設備符合規格要求，就必須進行校正。諸如國防承包商等大型公司可能擁有自家校正設施，但大多數公司通常使用第三方實驗室，如Transcat?！禘E Times》編輯日前有幸參訪了美國校正和實驗室儀器服務供應商Transcat Inc.位于紐約州羅徹斯特(Rochester, New York)總部，直擊高端校正實驗室及其內部設施與設備。在那里還擺著一臺令人無法抗拒的HP34401A數字萬用電表(DMM)，我差不多有十年的時間沒在實驗室看過這臺DMM了。
根據Transcat首席執行官Lee Rudow介紹，該公司有45%的業務來自用于制造醫療和制藥設備(如溫度計和濕度計)的校正設備。其他校正服務包括計量流量和尺度作業。例如，制造義肢的醫療器材制造商必須使用雷射測量尺寸。Transcat則將為用于此類制造的器械測量設備提供校正服務。
在法規的推動下，針對示波器和萬用電表等電氣測量設備的校正任務，開始從航空航天和國防部門下落至測試實驗室。此外，該公司也提供射頻(RF)校正服務，主要是以其位于德州休斯頓(Houston, TX)的設施為中心，并由該公司的計量技術總監Chris Grachanen負責。幾年前，在Transcat向惠普(HP)收購他的實驗室之前，Chris一直在推動校正技師培訓和認證。
Rudow解釋了Transcat收購惠普Houston RF校正實驗室的一個原因。他說：“植入人體使用的醫療組件具有RF功能，如藍牙。這些產品需要以校正設備進行測試。Houston中心還有一間標準實驗室，可以校正公司的120 Fluke多功能校正器，以符合NIST可溯源標準?！?/p>
Transcat的校正標準并不只是電壓、電流和電阻的電氣質量，還包括壓力、溫度和質量等物理量。Transcat的質量標準位于費城和洛杉磯的溫控室。這些標準用于作為比較客戶使用的權重之參考。(請參考以下Transcat位于Rochester實驗室的直流電源廠家測試設備照片，其中還包括電氣和物理校正。)
由于校正必須符合規范要求，實驗室需要經過公證單位認證。諸如國家自愿實驗室認可計劃(National Voluntary Laboratory Accreditation Program；NVLAP)等組織定期針對實驗室進行審核，以驗證其是否符合公認的做法。此外，實驗室的所有技術人員也都必須接受培訓和認證。
Rudow說：“我們希望所有的技術人員都經過能力測試，以確保每項技術都符合要求。即使取得實驗室認證只需要讓一名技術人員向認證機構展示我們知道如何校正，但我們并不滿足于此。在我們每一個設施的每一名校正技術人員都經過認證，這使我們在21個地點的服務與效果都能保持一致。如果一家客戶擁有多個據點，他們可以使用當?shù)氐腡ranscat實驗室，獲得與其他任何地點的Transcat實驗室相同的校正結果?！?/p>
以下圖集介紹在校正實驗室可能看到的各種為儀器精準度把關的「家俬頭」(以下圖片來自《EE Times》編輯Martin Rowe)。
溫度和濕度

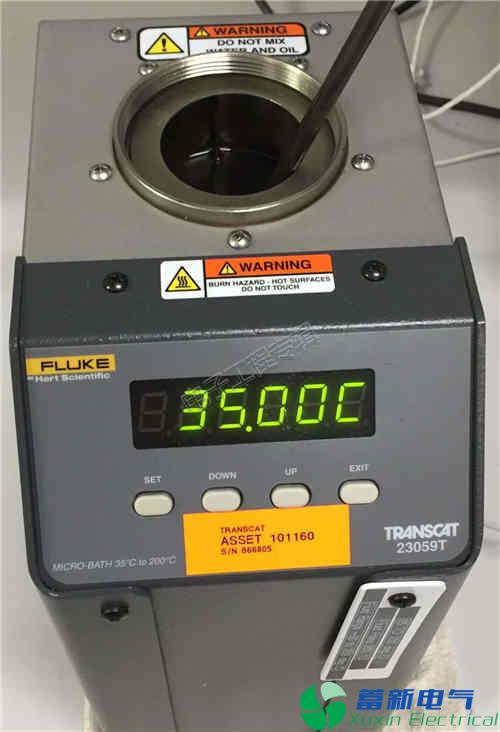

Fluke溫度校正器產生已知溫度，可用于校正探棒
將上圖的溫度校正器連接到Fluke/Hart Scientific‘Black Stack’溫度計和校正器，即搭建成為校正溫度探棒(如熱電偶、電阻溫度檢測器[RTD]和熱敏電阻)的系統。

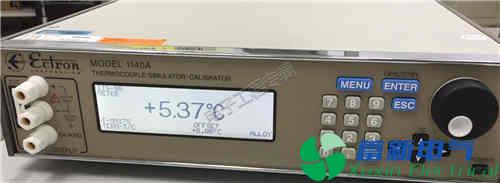

Ectron熱電耦仿真器用于校正熱電耦溫度計
校正技術人員使用Thunder Scientific 3900低濕度產生器，搭配使用是德科技(Keysight) U8001A直流(DC)電源和HP 34401A數字萬用電表。
壓力、質量和流量
Fluke P3125液壓自重測試儀，用于測量壓力、質量和流量Westenberg Engineering的832060-G風洞工具，可用于校正速度測量設備，如風速計。
用于精密量測的標準工具——塊規(gage-block)組，在此實驗室中用于卡鉗等工具的尺寸校正，還可以根據需要組合成任意長度。
電氣設備
從《EE Times》的角度來看，這是最有趣的部份。雖然許多基礎儀器(如儀表和示波器)都可以使用多功能校正器進行校正，但情況并非總是如此。這就是為什么校正實驗室中還需要其他直流電源廠家測試設備，如銣頻率標準和失真分析儀。下圖介紹堆棧在測試臺的各種儀器。
由上到下堆棧的儀器分別是Vitrek 4700精密高壓表、Keysight 33500B波形產生器、Fluke PM6681定時器/計數器、安捷倫(Agilent) 3458A 8位半DMM、Fluke 5522A多功能校正器。

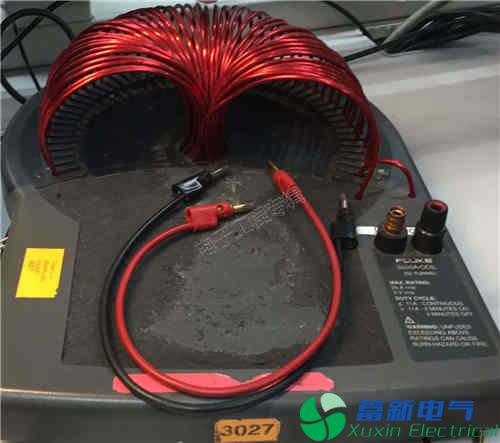

Fluke 5500A/COIL鉤表校正器放大來自電源 的電場，用于校正鉤形表。
經典的HP 334A失真分析儀早在1966年就推出了，至今仍在使用中。

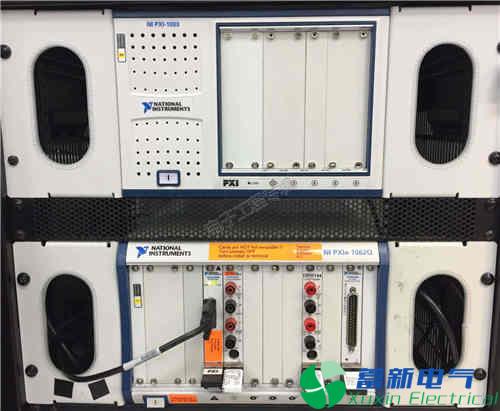

PXI和PXI Express模塊化儀器也可以在這里進行校準。
