在伺服電機速度模式下，利用編碼器反饋設計了具有速度閉環的控制器，實現肌力測試過程中的精確等速運動；通過伺服自帶的轉矩監視信號檢測施加到電機轉子上的轉矩，并轉換得到肌力信息。利用Simulink軟件和Quanser Q8運動控制器構建了等速肌力測試半實物仿真系統。為驗證該方法的可行性，選取5名在校男大學生，分別測量肘關節肌肉群多運動參數，并與現有運動參數進行比較。
結果表明，峰力矩（PT）等指標均在所測指標的波動范圍內，說明該系統實現方法在等速肌力測試方面具有實用價值。
等速肌力測試儀在肌力測試方面具有客觀、可重復、安全等特點，可反映運動肌肉群的響應狀況。等速測試儀在醫學、運動科學等方面具有重要的應用價值[1-3]，目前已廣泛應用于體育訓練、康復訓練等領域。
國際上廣泛采用的等速測試系統有Cybex600、Biodex2AP、Mcral、Kin-com、Lido-Active、Arid，其中以Cybex系統應用最為廣泛。等速測試系統主要分為兩部分：一部分是使肢體在預定速度下進行肌肉測試的操作系統；另一部分是記錄預定速度下，不同運動范圍內某關節對抗肌群的肌肉力量、功率等指標的計算機處理系統，同時記錄同名肌力量差，伸、屈肌發揮最大力量時所處關節角度，肌肉力量與體重比等一系列指標，這些數據對于運動訓練、康復訓練等均具有重要意義。
此類系統通常需要額外轉矩傳感器對電機轉矩進行測量，所測信號可反映肌力信息，同時，該類系統的動力部分通常為電機伺服系統[4-7]。伺服系統是指通過控制策略利用反饋原理，使輸出穩定跟隨輸入的運動控制系統，其動態特性良好，廣泛應用于工業、農業、國防等領域[8-10]。
本文利用通用伺服電機自帶轉矩監視信號這一特性，無需外加轉矩傳感器[11]，即可實時采集受試者肌力信息。本研究所構建的系統采用半實物仿真技術[12,13]，可便于設計和修改控制器，即若系統指標不滿足要求，可在線調整控制器參數，以獲取最理想的參數值。

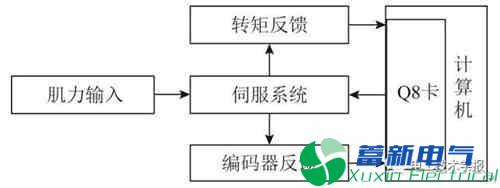

圖1 等速測試系統框圖

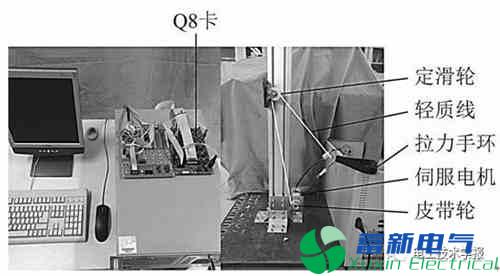

圖2 等速肌力測試系統

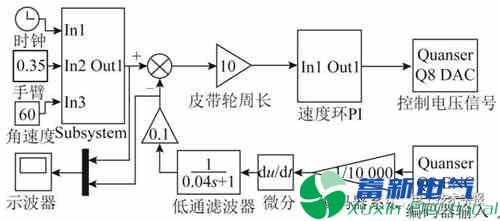

圖6 控制仿真系統
結論
本文針對等速肌力測試系統測量肌力信號需添加額外轉矩傳感器等問題，提出了一種基于帶轉矩監視信號的通用伺服電機的等速肌力測試系統構建方案，并通過半實物仿真方法對系統可行性進行驗證，得到具有如下特點的系統：
1）使用帶轉矩監視信號的電機伺服裝置構建等速肌力測試系統，無需使用額外轉矩傳感器便可測量測試者的肌力信號。
2）在Simulink軟件環境中通過構建仿真模型，實現對伺服電機的高精度速度控制，從而實現等速的目標?？刂破鳂?gòu)建方法簡易、直觀?？刂破鲄?shù)可實時調整，控制效果觀察方便，有利于系統調試與參數確定。
3）采用對比實驗，將測試結果與已有結果比較，證明了本文測試儀的可行性。
本文構建的無轉矩傳感器等速肌力測試系統，給相關的系統實現提供了一個具有友好編程界面和調試環境的平臺，同時對類似系統的構建也有重要的參考價值。
