在設計中，所有的算數運算符都是按照無符號數進行的。如果要完成有符號數計算，對于加、減操作通過補碼處理即可用無符號加法完成。對于乘法操作，無符號數直接采用“*”運算符，有符號數運算可通過定義輸出為 signed 來處理。

 通過“*”運算符完成有符號數的乘法運算。

module ceshi (out, clk, a, b);

output [15:0] out;

input clk;

//通過 signed 關鍵字定義輸入端口的數據類型為有符號數

 input signed [7:0] a;

 input signed [7:0] b;

//通過 signed 關鍵字定義寄存器的數據類型為有符號數

 reg signed [7:0] a_reg;

reg signed [7:0] b_reg;

reg signed [15:0] out;

wire signed [15:0] mult_out;

//調用*運算符完成有符號數乘法

assign mult_out = a_reg * b_reg;

always@(posedge clk)

begin

a_reg <= a;

b_reg <= b;

out <= mult_out;

end

 endmodule

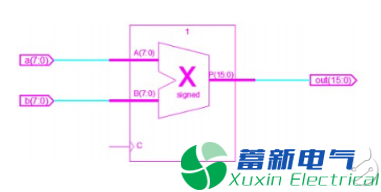

上述程序在 ISE 中的綜合結果如下圖所示，從其 RTL 結構圖可以看到乘法器標注為“signed” ，為有符號數乘法器。

仿真結果圖

二進制顯示的結果
