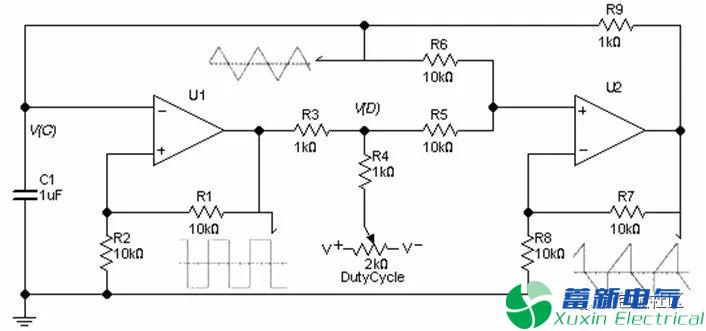

本設計實例可以避免產生標準張馳振蕩器的RC充電波形，代之以線性的上升/下降三角波。實例中使用正反饋來增加每半個周期的充電速率，并使曲線變直。該振蕩器由施密特觸發比較器U1和同相加法器U2組成。振蕩是由與驅動張馳振蕩器相同的驅動原理實現的，當電容電壓達到滯后閾值時翻轉比較器輸出。這個滯后電壓HsV取決于比較器的正反饋環路中的R1和R2值。
滯環設定了C1上三角波的幅度。
比較器輸出是一種三角波，其幅度取決于U1的輸出級信號。這個信號被加法器之前的R3和R4所衰減,否則三角波將恢復為RC曲線。
由于V(D)必須穩定，因此R3與R4的值低至周邊電阻的幾分之一；R3+R4是比較器的主要負載。建議采用小阻值(這里是1kΩ)，與可接受的U1輸出負載相當，不過所有值都可以按比例擴大。
U2加法器將V(D)和電容電壓V(C)累加在一起，并乘以R7與R8定義的增益2。它的輸出通過R9給C1充電。當V(D)為±? V(U1Out)，電容電壓將表現為線性斜率的直線，進而形成三角波。
加法器的輸入電阻R5與R6將兩個電壓除以2。巴克豪森穩定性準則要求單位增益以完成振蕩，因此加法器增益必須恢復這個損耗：
如果R5=R6和R7=R8，那么Vout = V(C) + V(D)。
累加過程可以描述為兩個時間函數：一個從T0到T1，其中因V(D)是正值，故V(C)T0 = -HsV，V(C)T1 = +HsV；另一個從T1到T2，過程與之相反：因V(D)是負值，故V(C)T2 = -HsV。每個整數部分必須為零，因?yàn)椴淮嬖谥绷髌啤?/p>
求解該方程通式，其中V(C)初始值為0，V(D)在正負之間翻轉：V(C)的最優解是V(D)和時間的線性函數。當V(C)達到±HsV時，V(D)將在正和負之間翻轉。如果V(D)增加，頻率也隨之增加。
運放的擺率限制了這種應用的頻率。比較器輸出必須保持方波形狀，因此最小周期可以用總偏移和因子10進行定義：
在這個最大頻率點，經過R9和C1的加法器輸出電流必須可以由運放來驅動。如果必要的話，可以計算RC阻抗和C1的值——在這個例子中，為了滿足2kΩ的總要求：R9= 1kΩ, XC = 1kΩ。
輸出頻率等于：
通過R4在V(D)中增加直流分量可以對占空比進行調整?？捎玫恼{(diào)整范圍大約是10%-90%。
