物聯網(IoT)連結性是一個熱門話題，但除了在因特網方面，它并不是一個新概念；幾十年來，工業以及某些商業應用就會將各個種類的傳感器以及換能器(transducer)鏈接到以計算機為基礎的數據捕獲設備與控制系統，物聯網只是擴大了那些終端節點的范圍與數量。
要以物理方法傳輸訊號與數據有許多技術選項，有的方案僅需要最低程度的訊號調節(signal conditioning)，有的則是更適合需要完全調節與數字化的訊號。在眾多選項中，包括利用RS-432/485接口的有線鏈接方案，還有ZigBee、藍牙、Wi-Fi等等專有無線通信方案。
所有物聯網節點都有一個共通性：需要電源來運作。這可以透過能量采集(如太陽能、振動、RF等等方法)，或是較長續航力的電池；使用以低占空比(low duty cycle)、低休眠電流以及恰當電池的系統，很容易可以達到10年的電池壽命。
其實有一種較舊的、有線的解決方案可以解決這個電源的問題──也就是自供電20mA電流回路(current-loop)界面(如圖1)。我們很容易可以假設這個簡單、古老的接口已經幾乎過時，也不被推薦應用于新設計，但情況并非如此；事實上，IC供貨商們?nèi)猿掷m(xù)推出采用這種回路的、功能更強大的新產品。

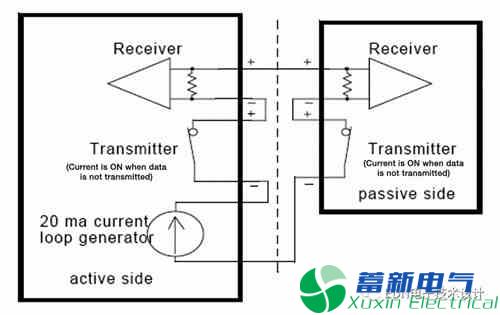

圖1：自供電電流回路的設計是簡單與技術簡潔性的范例，也是其優點
在今年稍早Maxim針對發表的MAX12900超低功耗、高度整合4~20mA傳感器發射器模擬前端(AFE)就是一個例子(圖2)；該組件包括許多額外功能，但核心功能是可透過雙線4~20mA電流回路接收電源并傳輸數據。其主要限制在于傳感器與其調節功能功耗不超過3~4mA，而這種情況可能會需要外接傳感器電源或是更多的線路，這會削弱自供電優勢。

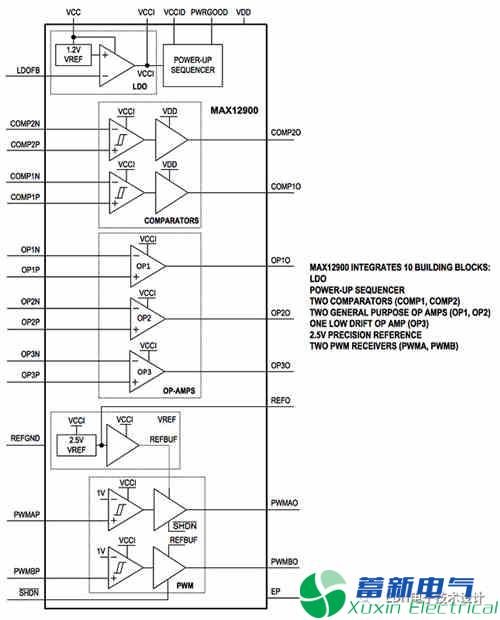

圖2：MAX12900是一款相對較新的、采用自供電電流回路接口的組件
為何電流回路接口這種舊技術還被運用于新組件的設計？以下簡單介紹其背景，會對理解原因有幫助。
隨著控制系統在1930年代與1950年代從氣動式(pneumatic)演變?yōu)殡姎馐剑畛Ｒ姷慕涌诰褪?~20mA電流回路，也被稱為4~20mA回路。其概念相當簡單有效：目標訊號──無論是來自傳感器或是傳輸至作用換能器──最低訊號值為4mA，最高則為20mA。
雖然這種回路最初是為模擬訊號設計，卻沒有任何控制協議，因此也可以被用于呈現數字訊號而非模擬訊號，其格式結構(format structure)可以最小化。而在幾十年前，隨著訊號調節電路以及其ADC/DAC大幅降低功耗，以數mA的「免費」電源來讓該類電路運作變得實際可行。
無論能不能自供電，電流回路在工業化應用上都能帶來一些顯著優勢；不同于諸如RS-423/485等電壓接口，這種低阻抗回路對EMI相對免疫，這在工業應用環境中是一大優勢。此外，該回路具有一種整體性的、不花費成本的方法能讓系統知道線路損壞(最常見的故障模式)，因?yàn)殡娏鲿?huì)下降至容易識別的0mA。最后，做為一種單回路涵蓋每個端點(one-loop-per-endpoint)的互連，它相當容易安裝、標記、追蹤以及除錯。
而其缺點是，隨著工業回路的數量增加，線路成本與安裝工作負擔也會增加，此外需要提供每個回路一個從幾V到大約24VDC的電流源；如果是跨不同位置的多個回路，可能還需要電氣隔離以避免接地回路(ground-loop)問題。
毫無疑問，老牌自供電電流回路仍有它的一席之地；與大多數的工程決策一樣，沒有簡單、唯一的「正確選項」，只有針對不同應用的「最佳解決方案」，而這當然需要經過權衡與妥協。無論如何，在一些較舊的、由來已久的技術仍是好選擇時，不要太快奔向那些最新、最厲害的解決方案。
