數字量I/O接線及4大常見問題



		日期：2018-09-10
		作者：www.sxjlrobot.com
		分類：行業新聞
		瀏覽：4484次





    數字量輸入接線
    數字量I/O接線及4大常見問題

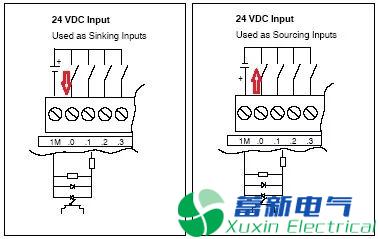

    圖7. 漏型輸入接法                                   圖8. 源型輸入接法

    對于大多數輸入來講，都是24VDC輸入，其中ST CPU的 I0.0-I0.3 支持 5-24V 輸入，另外ST20/30 的I0.6、I0.7也支持5-24V輸入。如下表所示：
    數字量I/O接線及4大常見問題

    S7-200 SMART的數字量輸入點內部為雙向二級管，可以接成漏型（圖7）或源型（圖8），只要每一組接成一樣就行。

    對于數字量輸入電路來說，關鍵是構成電流回路。輸入點可以分組接不同的電源，這些電源之間沒有聯系也可以。

    數字量輸出接線
    數字量I/O接線及4大常見問題

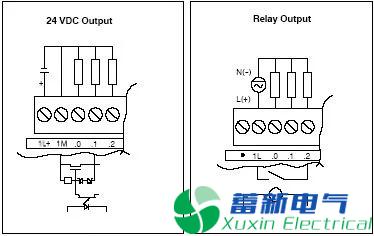

    圖9. 源型輸出                                          圖10. 繼電器輸出

    晶體管輸出只能接成源型輸出（圖9），不能接成漏型，即輸出為24V。

    繼電器輸出是一組共用一個公共端的干節點，可以接交流或直流，電壓等級最高到220V。例：可以接24V/110V/220V交直流信號。但要保證一組輸出接同樣的電壓（一組共用一個公共端，如1L、2L）。對于弱小信號，如小于 5V 的信號，需要自己驗證其輸出的可靠性。
    繼電器輸出點（圖10）接直流電源時，公共端接正或負都可以。

    對于數字量輸出電路來說，關鍵是構成電流回路。輸出點可以分組接不同的電源，這些電源之間沒有聯系也可以。
    代表24VDC傳感器電源輸出

    常問問題

    1. 同一個模塊的數字量輸入端可以同時接NPN和PNP兩種信號的設備嗎？

    不可以，因?yàn)镹PN和PNP兩種類型的信號在DI端形成的回路中對于DI點的電流方向相反，同樣地M點的電流方向也相反，如圖7和圖8，NPN和PNP回路的電流方向不同所示，如果把兩種信號接到一個M端，則M端有兩種電流流向，這是不正確的。因此不能在同一個模塊的DI輸入端同時接NPN和PNP兩種信號的設備。

    2. DO分成晶體管和繼電器兩種類型，它們的區別是什么？

    繼電器的負載電流比晶體管的大，但是輸出頻率受到機械裝置的影響不能太快，同時存在機械壽命的限制。晶體管的負載電流比繼電器的小，但是輸出頻率快，可以用于高速脈沖輸出，沒有機械壽命的限制。

    3. S7-200 SMART CPU數字量輸出可以接漏型的設備嗎？

    不可以，S7-200 SMART CPU 本體和擴展模塊的DO端都只能接源型24V類型的設備，即集電極開路的PNP設備。

    4. S7-200 SMART I/O擴展模塊DIAG指示燈以紅色閃爍的原因？

    對于數字量擴展模塊的DIAG指示燈以紅色閃爍的原因主要是缺少24V直流供電電源，建議查看CPU的信息來確認具體報錯原因，查看CPU信息的方法請見硬件診斷或診斷方法舉例。

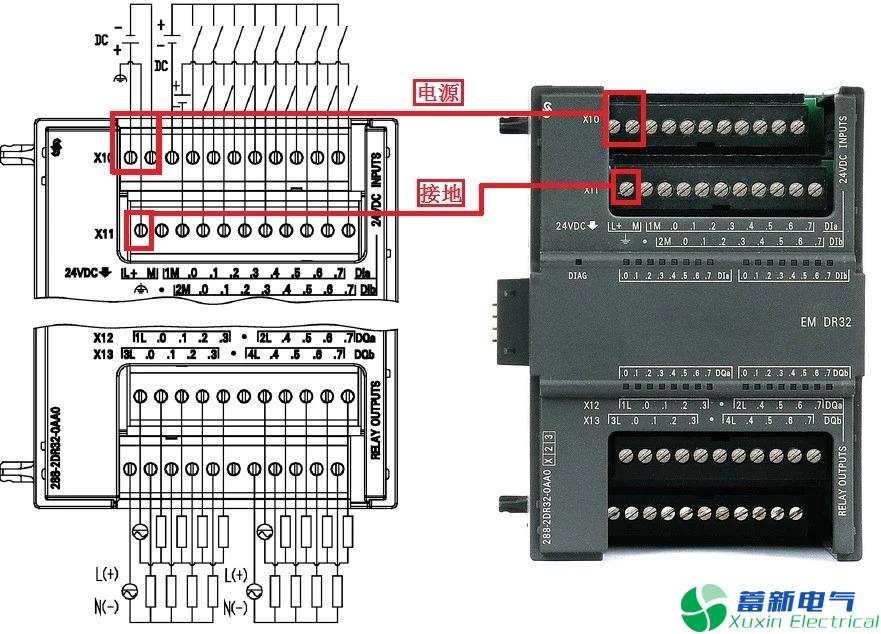

    I/O擴展模塊缺少24V直流供電電源時，所有通道指示燈也以紅色閃爍。建議核對模塊接線圖，尤其是模塊供電端含兩排端子的，確定供電接線是否正確，以EM DR32為例，正確的接線方式如下圖所示。

    數字量I/O接線及4大常見問題
    圖11. EM DR32接線圖
