要使AC/DC直流開關電源符合EMI標準，就需要使用大量的EMI濾波器器件，例如X電容和Y電容。AC/DC直流開關電源電源的標準輸入電路都包括一個橋式整流器，用于對輸入電壓進行整流（通常為50-60Hz）。由于這是低頻AC輸入電壓，因此可以使用如1N400X系列二極管等標準二極管，另一個原因是這些二極管的價格是最便宜的。

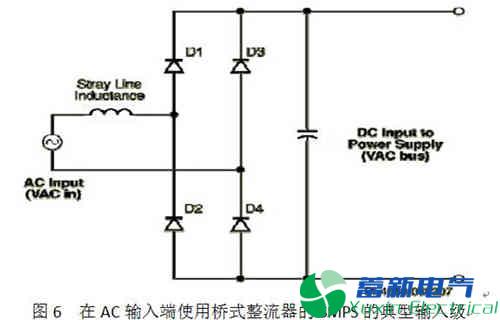

這些濾波器器件用于降低電源產生的EMI，以便符合已發(fā)布的EMI限制。然而，由于用來記錄EMI的測量只在150kHz時才開始，而AC線電壓頻率只有50或60Hz，因此橋式整流器中使用的標準二極管（參見圖6）的反向恢復時間較長，且通常與EMI產生沒有直接關系。
然而，過去的輸入濾波電路中有時會包括一些與橋式整流器并聯(lián)的電容，用來抑制低頻輸入電壓整流所造成的任何高頻波形。

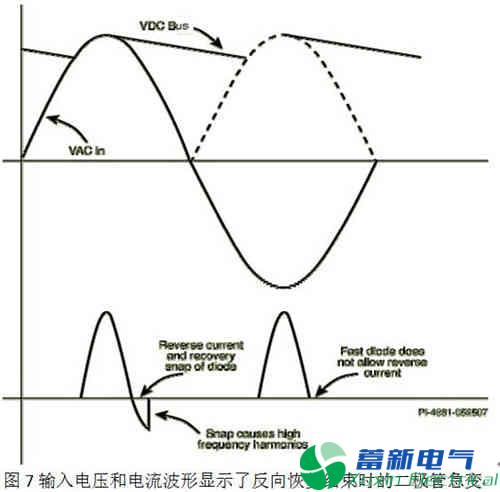

如果在橋式整流器中使用快速恢復二極管，就無需使用這些電容了。當這些二極管之間的電壓開始反向時，它們的恢復速度非?？欤▍⒁妶D7）。這樣通過降低隨后的高頻關斷急變以及EMI，可以降低AC輸入線中的雜散線路電感激勵。由于2個二極管可以在每半個周期中實現(xiàn)導通，因此4個二極管中只需要2個是快速恢復類型即可。同樣，在每半個周期進行導通的兩個二極管中，只需要其中一個二極管具有快速恢復特性即可。
