直流電源廠家工程師解析什么是MOS管之第1則
-三個極怎么判定-
G極：柵極，不用說比較好認
S極：源極，不論是P溝道還是N溝道，兩根線相交的就是
D極：漏極，不論是P溝道還是N溝道，是單獨引線的那邊
直流電源廠家工程師解析什么是MOS管之第2則
-N溝道還是P溝道-
箭頭指向G極的是N溝道
箭頭背向G極的是P溝道
直流電源廠家工程師解析什么是MOS管之第3則
-寄生二極管方向如何判定-
不論N溝道還是P溝道MOS管，中間襯底箭頭方向和寄生二極管的箭頭方向總是一致的：要么都由S指向D，要么都有D指向S。
直流電源廠家工程師解析什么是MOS管之第4則
-MOS開關實現的功能-
信號切換
電壓通斷
直流電源廠家工程師解析什么是MOS管之第5則
-MOS管用作開關時在電路中的連接方法-
確定哪一極連接輸入端，哪一極連接輸出端
控制極電平為?V 時MOS管導通
控制極電平為?V 時MOS管截止
NMOS：D極接輸入，S極接輸出；PMOS：S極接輸入，D極接輸出
NMOS假如：S接輸入，D接輸出 —— 由于寄生二極管直接導通，因此S極電壓可以無條件到D極，MOS管就失去了開關的作用
PMOS假如：D接輸入，S接輸出 —— 同樣失去了開關的作用
直流電源廠家工程師解析什么是MOS管之第6則
-MOS管的開關條件-
N溝道—導通時 Ug> Us,Ugs> Ugs(th)時導通
P溝道—導通時 Ug< Us,Ugs< Ugs(th)時導通
總之，導通條件：|Ugs|>|Ugs(th)|
直流電源廠家工程師解析什么是MOS管之第7則
-相關概念-
BJT：Bipolar Junction Transistor 雙極性晶體管，BJT是電流控制器件
FET：Field Effect Transistor 場效應晶體管，F(xiàn)ET是電壓控制器件
按結構場效應管分為：結型場效應(簡稱JFET)、絕緣柵場效應(簡稱MOSFET)兩大類
按溝道材料：結型和絕緣柵型各分N溝道和P溝道兩種
按導電方式：耗盡型與增強型，結型場效應管均為耗盡型，絕緣柵型場效應管既有耗盡型的，也有增強型的
總的來說場效應晶體管可分為結場效應晶體管和MOS場效應晶體管，而MOS場效應晶體管又分為N溝耗盡型和增強型；P溝耗盡型和增強型四大類
直流電源廠家工程師解析什么是MOS管之第8則
-MOS管重要參數-
封裝
類型(NMOS、PMOS)
耐壓Vds(器件在斷開狀態下漏極和源極所能承受的最大的電壓)
飽和電流Id
導通阻抗Rds
柵極閾值電壓Vgs(th)
直流電源廠家工程師解析什么是MOS管之第9則

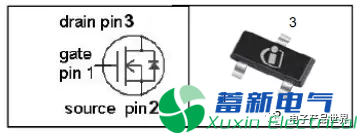

-從MOS管實物識別管腳-
無論是NMOS還是PMOS，按上圖方向擺正，中間的一腳為D，左邊為G，右邊為S。也可以這么記：?jiǎn)为?dú)的一腳為D，逆時針轉DGS。
管腳編號
這里順便提一下三極管的管腳識別：同樣按照上圖方向擺正，中間一腳為C，左邊為B，右邊為E。從G腳開始，逆時針123，三極管的管腳編號同樣從B腳開始，逆時針123
直流電源廠家工程師解析什么是MOS管之第10則
-用萬用表辨別NNOS/PMOS-
借助寄生二極管來辨別。將萬用表檔位撥至二極管檔，紅表筆接S，黑表筆接D，有數值顯示，反過來接無數值，說明是N溝道，若情況相反是P溝道。
直流電源廠家工程師解析什么是MOS管之第11則
-畫一個MOS管-
