在對輸入信號處理的過程中，許多器材/體系具有線性和非線性特性，不同特性的傳輸特性當然對輸出信號有不同的影響。
具有線性傳輸特性的器材/體系關于輸入信號只發生起伏和相位的改變，而不會發生新的頻率成分。
非線性器材/體系能對輸入信號的頻率進行搬移，或發生新的頻率成份，如諧波和交調。
許多在一般信號條件下具有線性特性的器材/體系可能會表現出非線性，如進入飽滿區的放大器，這種狀況關于無源器材(電纜；濾波器)和有源器材(放大器)都是存在的。

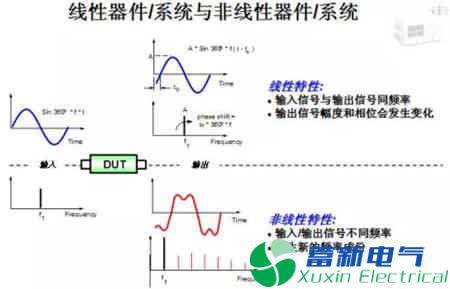

圖1 線性和非線性特征
當用于體系傳輸信號時，傳輸信道電路應確保對輸入信號不發生波形改變的失真。非線性器材/體系會發生新的頻率成分，必定會引起輸出信號波形改變。
可是，線性器材/體系，也會使波形發射改變。
要滿意波形不失真?zhèn)鬏斠?，器?體系傳輸特性需滿意：
起伏/頻率特性在作業頻率范圍內要堅持穩定，相位/頻率特性在作業頻率范圍內堅持線性。

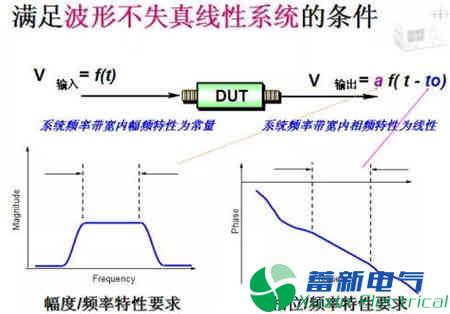

圖2 線性體系的不失真條件
下面的比如能夠反映器材/體系的起伏/頻率特性對傳輸信號的影響。
例中線性網絡的鼓勵輸入信號為相似方波波形，該信號在頻域上包括三個頻率成份：基波；二次諧波；三次諧波。該信號通過線性網絡時，線性網絡具有的起伏/頻率特性對基波和三次諧波衰減大，使輸出信號頻譜發生改變，相應時域波形從方波變?yōu)閳A滑相似正弦波形。
這是為什么對放大器，濾波器等器材在作業頻帶范圍內幅/頻顫動有嚴格要求的原因。

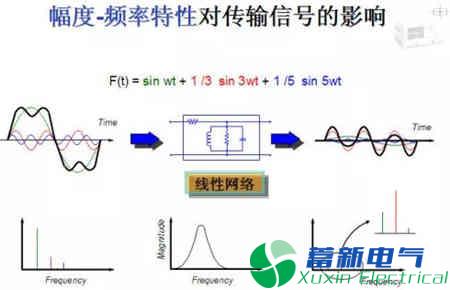

圖3 幅頻特性對信號的影響
相似的比如能夠反映器材/體系相位/頻率特性對傳輸信號波形的影響。
在器材/體系實踐作業中傳輸的信號都是占有一定頻率帶寬的調制信號，假如器材/體系的相位/頻率特性不線性就會使調制信號波形發生改變，形成信號失真。

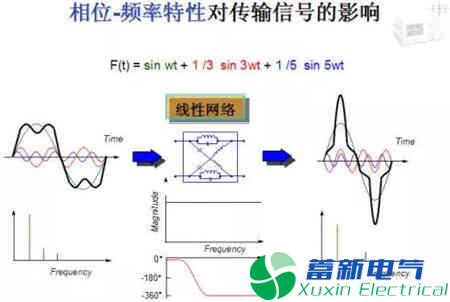

圖4 相頻特性對信號的影響
