適配器規劃核算23進程，閑話少說，那個，先來一張MOSFET的符號圖：為了描繪便利，放一個boost電路先：其間S就是我們的MOSFET啦。MOS注冊進程我們首要看3個信號：Vgs，Vds，Id，他們?nèi)齻€(gè)啥意思我就不解說了。
我又笨手笨腳的畫了一個圖，我們來看圖說話吧
從0時間開端，Vgs開端上升的時分，Vds和Id堅持不變，這個進程中驅動電流ig為Cgs充電，Vgs上升。一直到t1時間，Vgs上升到Vg(th)，也就是門極開啟電壓時分。在t1時間以前，MOS處于截止區。
從t1時間開端，MOS就要開端導通啦，它開端導通的標志就是Id要開端上升啦！就是原來電流從電感L出來流經二極管D，現在開端要漸漸的向S換流啦。所以MOS的漏極電流Id在漸漸上升，二極管的電流在漸漸減小，可是他倆的和始終等于電感電流，在開關注冊的這個進程中能夠認為電感電流是沒有改變的。這個時間段內驅動電流仍然是為Cgs充電。在t1到t2的這段時間里，Id只是在安安靜靜的上升，到t2時間，Id上升到電感電流，換流完畢。在電感電流上升的這個進程中Vds會略微有一些下降，這是由于下降的di/dt在雜散電感上面構成一些壓降，所以側到的Vds會有一些下降。從t1時間開端，MOS進入了飽滿區。
還是要把圖挪過來。
在Id上升到最大時分（t2），立刻就進入了米勒渠道時期。米勒渠道就是Vgs在一段時間簡直保持不動的一個渠道。前面說了，從t1時間開端，MOS進入了飽滿區，在飽滿有搬運特性：Id=Vgs*Gm。其間Gm是跨導。那么能夠看出，只需Id不變Vgs就不變。Id在上升到最大值以后，也就是MOS和diode換流完畢后，Id就等于電感電流IL了，而此刻又處于飽滿區，所以Vgs就會保持不變，也就是保持米勒渠道的電壓。
那么從這個時分（t2）開端Vgs的驅動電流給誰充了電呢？答案是Cgd。驅動的電流ig為Cgd充電（從另一個方向來說，能夠叫放電），然后Vds就開端下降了。由于超級結在注冊伊始的縱向分散，比較小的GD電容，所以Vds一開端下降的比較快，大約鄙人降到100V左右的時分，縱向分散完結，變成橫向分散，GD電容變大，所以Vds下降的斜率變緩。
那么miller渠道什么時分完畢呢？miller渠道要想完畢，有必要進入線性區，不然持續在飽滿區待下去，就會被和Id“綁”在一起，所以當MOS進入線性區之后，miller渠道完畢。那么什么時分進入線性呢？根據MOS的特性曲線，在Vds下降到等于此刻的Vgs-Vg(th)這個值的時分，MOS進入線性區（t4時間之后）。此刻Vds的巨細會由Rds*Id決議，驅動電流開端持續為Cgs和Cgd充電。而Vgs也開端康復持續上升。MOS根本導通。
上面大約描繪了MOS的注冊進程的波形圖。
現在要點說一下這個miller渠道。詳細說一下這其間的進程。
把MOS圖在擺過來。
在t2時間開端，處在飽滿區的MOS搬運特性公式，真實為Ich=Vgs*Gm，Ich為溝道電流，即上圖中DS之間紅色部分的電流。所以當驅動電流為Cgs充一點電，Vgs添加Δvgs，那么Ich添加Δich，而Ich添加的部分只能由Cds放電供給，（由于從電路中的來的那部分電流現已固定），所以Cds放電為Ich供給添加的電流。所以Vds就下降，也就是Vgd會下降，那么Δigd=Cgd*ΔVgd/Δt，igd就會添加，然后igs就會下降，所以Vgs就不能添加只能這樣動態的保持在米勒渠道鄰近。能夠看出這是一個負反饋的進程。所以Cgd也叫反饋電容。
一般測到的米勒渠道并不是這么平，而是在米勒渠道開端的地方有一個突起，然后漸漸回歸到米勒渠道。一般可能有2個原因：
1：二極管的反向康復導致Id電流大于電感電流IL，因而Vgs需要供給更大的驅動電壓；
2：源極雜散電感在Id改變時構成的壓降，疊加在Vgs上面。
而Id也會有一部分超出IL，就是二極管的反向康復電流疊加。
當然，如果是斷續模式，二極管的反向康復就小得多。

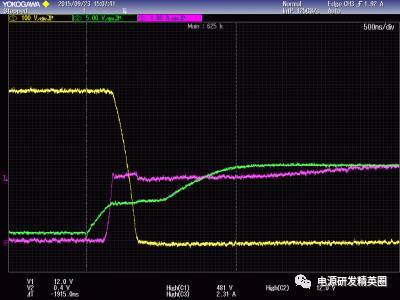

我們實驗室測驗渠道得到的注冊波形圖（管子是我們的4A/700V的超級結MOS）：
綠色：Vgs；
黃色：Vds；
紫色：Id；
仿真波形：
依次為Id、Vds、Vgs
從前面的分析能夠看出，MOS的注冊損耗首要是在t1到t3這兩段時間內：
t1到t2這段時間內是Vds大電壓高壓，Id下上升的進程；
t2到t3這段時間內是Id大電流，Vds下降的進程；
所以開關損耗首要集中在這兩段時間內。

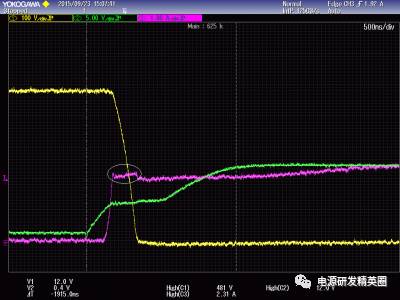

我來解說一下這個波形里邊白色圓圈畫出來的部分是怎么回事。
說一下我們測驗用的二極管是簡直沒有反向康復的，可是它有結電容。
所以在MOS的Vds下降的進程中，二極管的陽極電壓就會跟著下降，那么在二極管的結電容兩端就會構成一個dv/dt，這個dv/dt在二極管的結電容上構成的電流就會和電感電流一起構成MOS的漏極電流。所以，就能夠看到白色圓圈里邊的電流比后邊安穩之后的電流大一點。
