串行通訊的概念

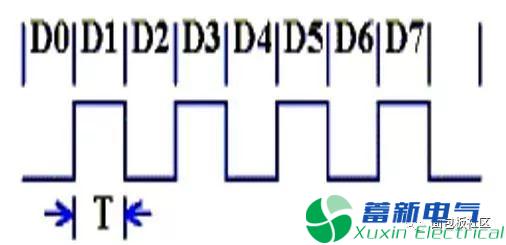

串行通訊：一條信息的各位數據被逐位按順序傳送的通訊方式稱為串行通訊。

串行通訊的特點是：數據位傳送，傳按位順序進行，最少只需一根傳輸線即可完成，成本低但送速度慢。串行通訊的距離可以從幾米到幾千米。

根據信息的傳送方向，串行通訊可以進一步分為單工、半雙工和全雙工三種。

串口通訊--接口電路

能夠完成上述“串<- ->并”轉換功能的電路，通常稱為“通用異步收發器”（UART：Universal Asynchronous Receiver and Transmitter）,典型的芯片有：Intel 8250/8251,16550。

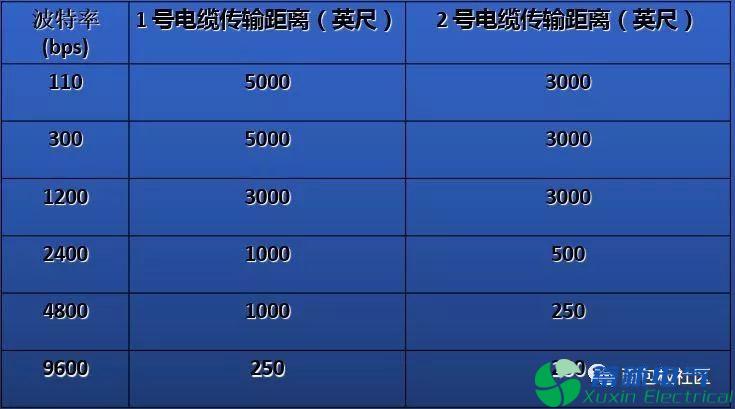

波特率

數據位與停止位

數據位：1位、2位

停止位：1位、1.5位、2位

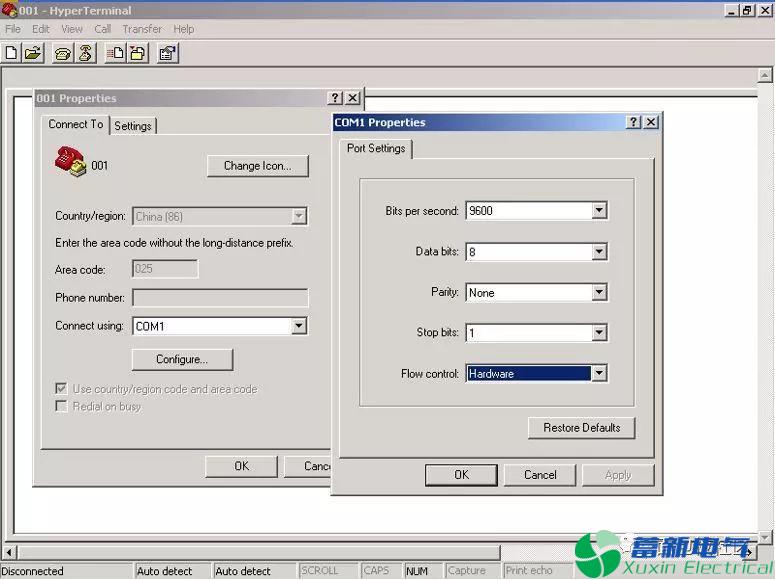

流控制

流控制在串行通訊中的作用：解決丟失數據的問題 。

.硬件流控制

硬件流控制常用的有RTS/CTS（請求發送/清除發送）流控制和DTR/DSR（數據終端就緒/數據設置就緒）流控制 。

.軟件流控制

一般通過XON/XOFF來實現軟件流控制。

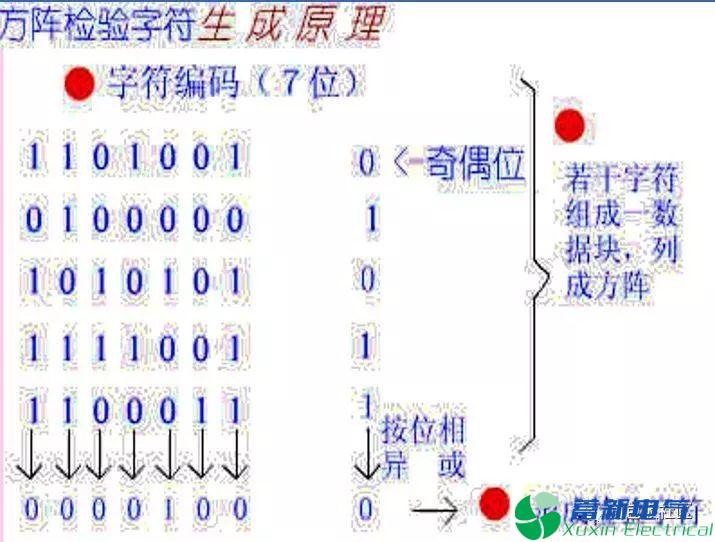

奇偶校驗

奇校驗：所有傳送的數位（含字符的各數位和校驗位）中，“1”的個數為奇數，如：

1 0110，0101

0 0110，0001

偶校驗：所有傳送的數位（含字符的各數位和校驗位）中，“1”的個數為偶數，如：

1 0100，0101

0 0100，0001

1.電氣特性

EIA-RS-232C對電器特性、邏輯電平和各種信號線功能都作了規定。

在TxD和RxD上：

邏輯1(MARK) =-3V～-15V

邏輯0(SPACE)=+3～＋15V

在RTS、CTS、DSR、DTR和DCD等控制線上：

信號有效（接通，ON狀態，正電壓）＝+3V～+15V

信號無效（斷開，OFF狀態，負電壓) = -3V～-15V

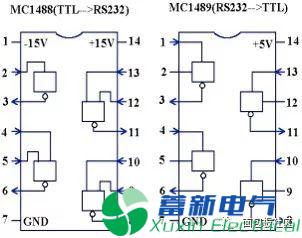

TTL<- ->RS232轉換芯片

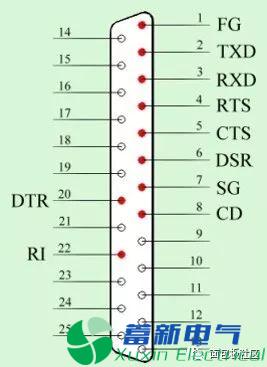

連接器的機械特性

程控直流電源串口通信基本接線方法

2、RS-232C的接口信號DSR DTR

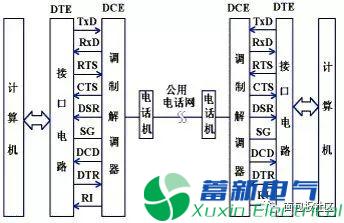

RS-232C規標準接口有25條線，4條數據線、11條控制線、3條定時線、7條備用和未定義線，常用的只有9根，它們是：

（1）聯絡控制信號線：

數據裝置準備好（Data set ready-DSR)——有效時（ON）狀態，表明通信裝置處于可以使用的狀態。

數據終端準備好(Data set ready-DTR)——有效時（ON）狀態，表明數據終端可以使用。

這兩個信號有時連到程控直流電源上，一上電就立即有效。這兩個設備狀態信號有效，只表示設備本身可用，并不說明通信鏈路可以開始進行通信了，能否開始進行通信要由下面的控制信號決定。

RS-232C的接口信號RTS CTS

請求發送(Request to send-RTS)——用來表示DTE請求DCE發送數據，即當終端要發送數據時，使該信號有效（ON狀態），向MODEM請求發送。它用來控制MODEM是否要進入發送狀態。

允許發送（Clear to send-CTS）——用來表示DCE準備好接收DTE發來的數據，是對請求發送信號RTS的響應信號。當MODEM已準備好接收終端傳來的數據，并向前發送時，使該信號有效，通知終端開始沿發送數據線TxD發送數據。

這對RTS/CTS請求應答聯絡信號是用于半雙工MODEM系統中發送方式和接收方式之間的切換。在全雙工系統中作發送方式和接收方式之間的切換。在全雙工系統中，因配置雙向通道，故不需要RTS/CTS聯絡信號，使其變高。

RS-232C的接口信號DCD RI

接收線信號檢出(Received Line detection-RLSD)——用來表示DCE已接通通信鏈路，告知DTE準備接收數據。

當本地的MODEM收到由通信鏈路另一端（遠地）的MODEM送來的載波信號時，使RLSD信號有效，通知終端準備接收，并且由MODEM將接收下來的載波信號解調成數字兩數據后，沿接收數據線RxD送到終端。此線也叫做數據載波檢出(Data Carrier dectection-DCD）線。

振鈴指示(Ringing-RI)——當MODEM收到交換臺送來的振鈴呼叫信號時，使該信號有效（ON狀態），通知終端，已被呼叫。

RS-232C的接口信號 ---TxD RxD

（2）數據發送與接收線：

發送數據(Transmitted data-TxD)——通過TxD終端將串行數據發送到MODEM，(DTE→DCE)。

接收數據(Received data-RxD)——通過RxD線終端接收從MODEM發來的串行數據，(DCE→DTE)。

（3）地線

有兩根線SG、PG——信號地和保護地信號線，無方向。

實際應用

NULL MORDEM 的標準接法

計算機程控直流電源串口通信常用連接

程控直流電源電路其它通信方式

與外界的信息交換稱為通訊。

基本的通訊方式有并行通訊和串行通訊兩種。

一條信息的各位數據被同時傳送的通訊方式稱為并行通訊。

并行通訊的特點是：各數據位同時傳送，傳送速度快、效率高，但有多少數據位就

需多少根數據線，因此傳送成本高，且只適用于近距離（相距數米）的通訊。

并行接口

目前，計算機中的并行接口主要作為打印機端口，接口使用的不再是36針接頭而是25針D形接頭。所謂“并行”，是指8位數據同時通過并行線進行傳送，這樣數據傳送速度大大提高，但并行傳送的線路長度受到限制，因?yàn)殚L度增加，干擾就會增加，容易出錯。

現在有五種常見的并口：4位、8位、半8位、EPP和ECP，大多數PC機配有4位或8位的并口，許多利用Intel386芯片組的便攜機配有EPP口，支持全部IEEE1284并口規格的計算機配有ECP并口。

標準并行口4位、8位、半8位:4位口一次只能輸入4位數據，但可以輸出8位數據；8位口可以一次輸入和輸出8位數據；半8位也可以。

EPP口（增強并行口）:由Intel等公司開發，允許8位雙向數據傳送，可以連接各種非打印機設備，如掃描儀、LAN適配器、磁盤驅動器和CDROM 驅動器等。

ECP口（擴展并行口）:由Microsoft、HP公司開發，能支持命令周期、數據周期和多個邏輯設備尋址，在多任務環境下可以使用DMA（直接存儲器 訪問）。

目前，計算機中的并行接口主要作為打印機端口，接口使用的不再是36針接頭而是25針D形接頭。所謂“并行”，是指8位數據同時通過并行線進行傳送，這樣數據傳送速度大大提高，但并行傳送的線路長度受到限制，因?yàn)殚L度增加，干擾就會增加，容易出錯。

現在有五種常見的并口：4位、8位、半8位、EPP和ECP，大多數PC機配有4位或8位的并口，許多利用Intel386芯片組的便攜機配有EPP口，支持全部IEEE1284并口規格的計算機配有ECP并口。

標準并行口4位、8位、半8位:4位口一次只能輸入4位數據，但可以輸出8位數據；8位口可以一次輸入和輸出8位數據；半8位也可以。

EPP口（增強并行口）:由Intel等公司開發，允許8位雙向數據傳送，可以連接各種非打印機設備，如掃描儀、LAN適配器、磁盤驅動器和CDROM 驅動器等。

ECP口（擴展并行口）:由Microsoft、HP公司開發，能支持命令周期、數據周期和多個邏輯設備尋址，在多任務環境下可以使用DMA（直接存儲器 訪問）。

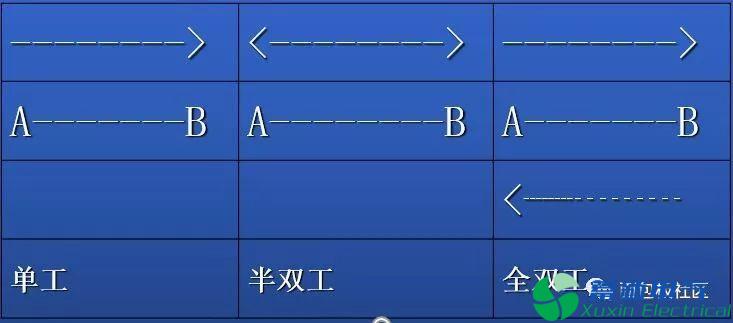

單工、半雙工和全雙工的定義

如果在通信過程的任意時刻，信息只能由一方A傳到另一方B，則稱為單工。

如果在任意時刻，信息既可由A傳到B，又能由B傳A，但只能由一個方向上的傳輸存在，稱為半雙工傳輸。

如果在任意時刻，線路上存在A到B和B到A的雙向信號傳輸，則稱為全雙工。

數據傳輸方向

電話線就是二線全雙工信道。 由于采用了回波抵消技術，雙向的傳輸信號不致混淆不清。

雙工信道有時也將收、發信道分開，采用分離的線路或頻帶傳輸相反方向的信號，如回線傳輸。
