一、前言：
變頻電源剛撓性板是將撓性板與剛性板合二為一的特殊產品，并以金屬化孔形成電氣連接。板子既具有剛性板的結實又有撓性板的可彎曲性易裝配的特點，可以廣泛應用于汽車、電子等高新技術領域。隨著電子技術的不斷發展，并順應了電子產品“輕、薄、短、小”的發展趨勢，尤其大規模和超大規模集成電路的發展和廣泛應用，故需求量是越來越多。
二、背景：
剛撓性攝像頭板是我司事業部四年前重點研發的高端產品，其特點流程復雜、全部是細間距細線路、輕薄型。尤其是對龍門式圖形電鍍來說生產品質控制難度大。因為2mil間距大小，圖形電鍍控制不好會造成線路夾膜短路報廢，從而影響到AOI的良率。我司今年8月份中下旬2mil間距剛撓性攝像頭板電鍍夾膜報廢突然明顯增多，其夾膜報廢率達到0.17%。
三、現狀說明：

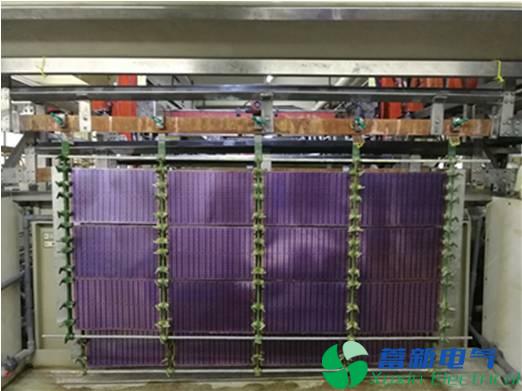

上圖為我司龍門圖形電鍍設備，目前使用年限10年時間，生產方式為連環夾棍夾住板的兩個短邊。生產類型主要為剛撓性攝像頭系列板。攝像頭板最小間距為0.05mm,線路菲林上沒有優化的空間。
四、電鍍夾膜板分析：
1. 剛撓性攝像頭板電鍍夾膜板圖片：
實物板分析看：夾膜位置全部靠近板邊高電流區。

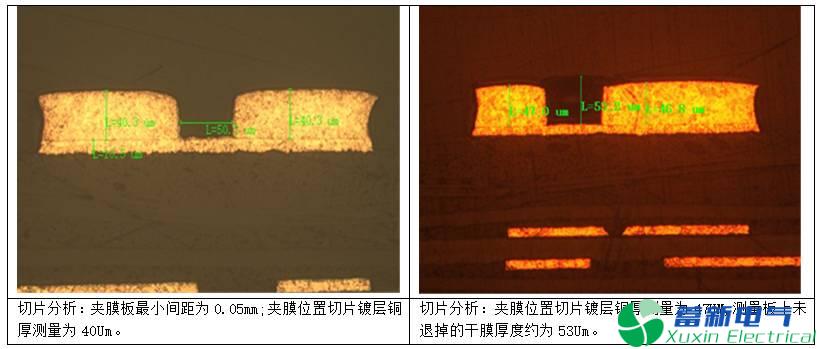

2.剛撓性攝像頭板電鍍夾膜切片圖片：

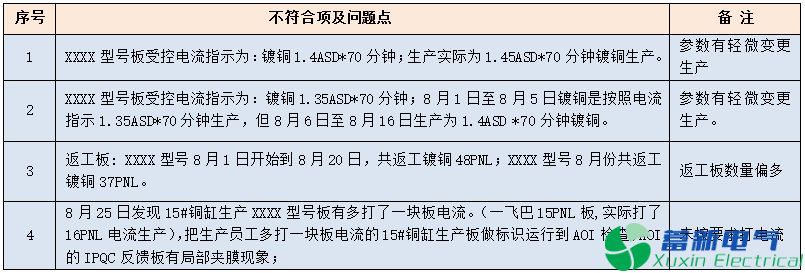

五、電鍍線現場排查情況：
六、跟蹤驗證：
對電鍍線正常跟蹤剛撓性攝像頭板XXXX型號生產板共60PNL(鍍銅電流密度1.35ASD*70分鐘)，每缸板在出缸的時候。標記每塊板的缸號及掛板所處的位置；烘干后稱重（板子重量較輕）銅厚可能偏薄的缸號及板位置如下：
① 14#銅缸一飛巴15PNL板；無。

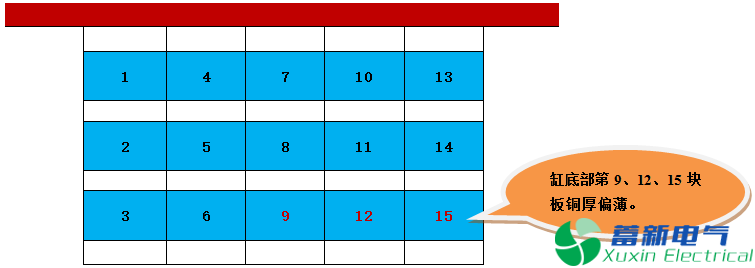

② 15#銅缸一飛巴15PNL板，靠近缸底位置的板有第9、12、15塊板。（位置見以下示意圖）

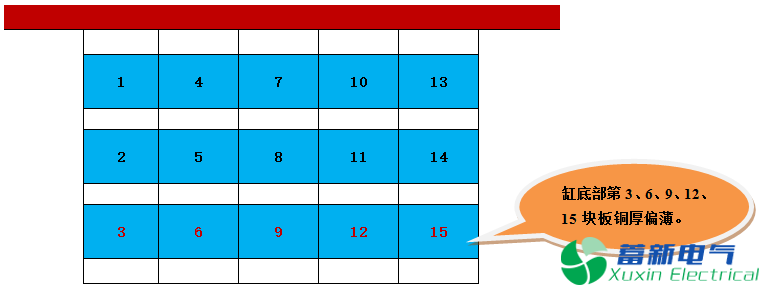

③ 16#銅缸一飛巴15PNL板，靠近缸底位置有第3、6、9、12、15塊板。（位置見以下示意圖）
④ 17#銅缸一飛巴15PNL板，無。
七、跟蹤分析結論：
① XXXX型號板52PNL跟蹤到AOI檢查結果：沒有發現有夾膜，說明按正常電流紙條件下生產，產生夾膜板比例小。
② 本次雖然未跟蹤銅缸到有夾膜板，但發現一條重要的線索和規律從中尋找到了突破口，就是銅厚可能偏薄板主要集中在15#和16#銅缸靠近缸底底部的板，根據以往的破案經驗；有異常處必有問題。經查
詢化驗室圖形電鍍線（14#、15#、16#、17#銅缸）的藥水保養情況，其中15#銅缸和16#銅缸8月份已過了保養期限，實際生產未保養！
③ 結合跟蹤和調查的實際情況而得出的結論：15#、16#銅缸鈦籃底部累積細小的銅粒多或陽極泥多，長時間未保養清洗陽極處理；導致15#、16#銅缸電流分布不均勻造成銅缸局部生產板鍍銅不均。再加上其中15#銅缸生產員工經常有多打1塊板電流生產現象；導致生產板板邊高區銅厚偏厚夾膜。這就是8月份剛撓性攝像頭板電鍍夾膜報廢突然增多的原因！
八、改善對策：

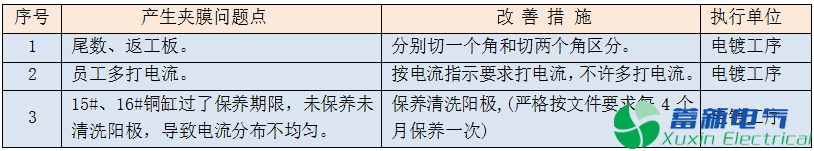

備注：要求生產部電鍍工序按以上措施執行。
九、剛撓性攝像頭板電鍍夾膜跟進改善結果：

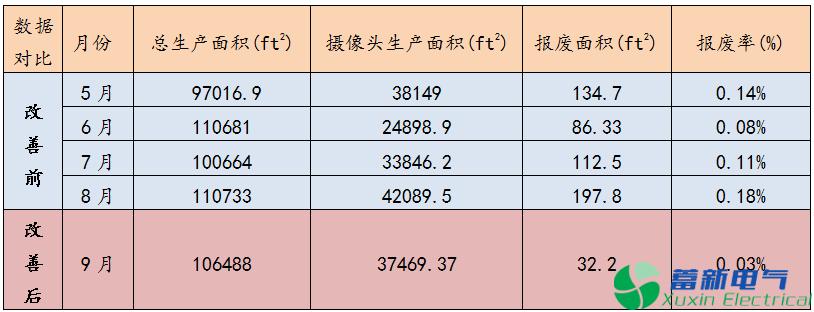

改善結果：從以上數據可以看出9月份電鍍夾膜改善效果非常明顯，比8月份夾膜報廢率下降80%。
結束語：如何搞好品質提高產品良率，減少報廢。跟我們生產現場每個作業員都有很大的關系，首先生產工序一定要嚴格按工藝要求作業，QA部門一定要抓好產線過程稽查和產品過程控制，確保生產過程中按工藝要求有效的實施，提高生產工序的執行力。這些都是保證品質的基本要求！
