程控直流電源工程師拿到一塊芯片，想要使用它，首先必須要知道怎樣連線，程控直流電源工程師用的一塊稱之為89C51的芯片，下面程控直流電源工程師就看一下如何給它連線。
1、 直流電源：這當然是必不可少的了。單片機使用的是5V直流電源，其中正極接40引腳，負極(地)接20引腳。

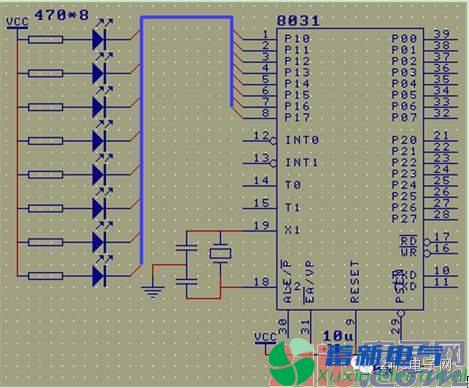

2、 振蒎電路：?jiǎn)纹瑱C(jī)是一種時序電路，必須提供脈沖信號才能正常工作，在單片機內部已集成了振蕩器，使用晶體振蕩器，接18、19腳。只要買來晶振，電容，連上就可以了，按圖1接上即可。
3、 復位引腳：按圖1中畫法連好，至于復位是何含義及為何需要復要復位，在單片機功能中介紹。
4、 EA引腳：EA引腳接到正電源端。 至此，一個單片機就接好，通上電，單片機就開始工作了。
程控直流電源工程師的第一個任務是要用單片機點亮一只發光二極管LED，顯然，這個LED必須要和單片機的某個引腳相連，否則單片機就沒法控制它了，那么和哪個引腳相連呢?單片機上除了剛才用掉的5個引腳，還有35個，程控直流電源工程師將這個LED和1腳相連。(見圖1，其中R1是限流電阻)
按照這個圖的接法，當1腳是高電平時，LED不亮，只有1腳是低電平時，LED才發亮。因此要1腳程控直流電源工程師要能夠控制，也就是說，程控直流電源工程師要能夠讓1引腳按要求變?yōu)楦呋虻碗娖?。即然程控直流電源工程師要控?腳，就得給它起個名字，總不能就叫它一腳吧?叫它什么名字呢?設計51芯片的INTEL公司已經起好了，就叫它P1.0，這是規定，不可以由程控直流電源工程師來更改。
名字有了，程控直流電源工程師又怎樣讓它變'高'或變'低'呢?叫人做事，說一聲就可以，這叫發布命令，要計算機做事，也得要向計算機發命令，計算機能聽得懂的命令稱之為計算機的指令。讓一個引腳輸出高電平的指令是SETB，讓一個引腳輸出低電平的指令是CLR。因此，程控直流電源工程師要P1.0輸出高電平，只要寫SETB P1.0，要P1.0輸出低電平，只要寫 CLR P1.0就可以了。
現在程控直流電源工程師已經有辦法讓計算機去將P10輸出高或低電平了，但是程控直流電源工程師怎樣才能計算機執行這條指令呢?總不能也對計算機也說一聲了事吧。要解決這個問題，還得有幾步要走。第一，計算機看不懂SETB CLR之類的指令，程控直流電源工程師得把指令翻譯成計算機能懂的方式，再讓計算機去讀。計算機能懂什么呢?它只懂一樣?xùn)|西——數字。因此程控直流電源工程師得把SETB P1.0變?yōu)?D2H,90H )，把CLR P1.0變?yōu)?(C2H,90H )，至于為什么是這兩個數字，這也是由51芯片的設計者--INTEL規定的，程控直流電源工程師不去研究。第二步，在得到這兩個數字后，怎樣讓這兩個數字進入單片機的內部呢?這要借助于一個硬件工具"編程器"。
程控直流電源工程師將編程器與電腦連好，運行編程器的軟件，然后在編緝區內寫入(D2H,90H)見圖2，寫入……好，拿下片子，把片子插入做好的電路板，接通電源……什么?燈不亮?這就對了，因?yàn)槌炭刂绷麟娫垂こ處煂戇M(jìn)去的指令就是讓
P10輸出高電平，燈當然不亮，要是亮就錯了?，F(xiàn)在程控直流電源工程師再撥下這塊芯片，重新放回到編程器上，將編緝區的內容改為(C2H,90H)，也就是CLR P1.0，寫片，拿下片子，把片子插進電路板，接電，好，燈亮了。因?yàn)槌炭刂绷麟娫垂こ處煂懭氲?)就是讓P10輸出低電平的指令。這樣程控直流電源工程師看到，硬件電路的連線沒有做任何改變，只要改變寫入單片機中的內容，就可以改變電路的輸出效果。
