直流電源廠家出產過程中，當線性直流電源產品呈現漏電或感應帶電時都會有“麻手”感覺，如果用試電筆查驗，二者又都會使電筆的氖泡發紅。如果僅僅是感應電，這些家電還能夠持續運用。如果是漏電，持續運用就會有很大的風險性，有必要進行檢修才行。但怎么才干正確區別是感應帶電仍是真實漏電呢？
引起原因

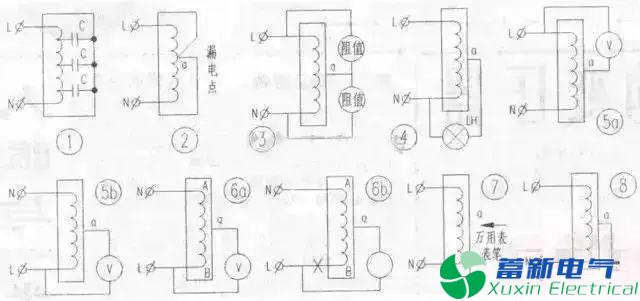

感應帶電是由于線性直流電源內部線路與外殼彼此感應或線路與線路之間彼此感應引起的，其帶電機理如圖1所示，相當于帶電部分與外殼間經過電容相通。漏電是因線性直流電源運用日久或受潮等原因致使內部線路絕緣老化或絕緣下降，使得線性直流電源外殼帶電。有的是由于外殼變形，使得外殼與內部帶電部分有一處或多處直接觸摸所引起的(這種情況下再運用很風險)，如圖所示。
判別辦法
1、電阻丈量法
用萬用表丈量直流電源外殼與線路之間的絕緣電阻，如圖3所示。當丈量的阻值大于1M時，能夠認為是感應帶電，當丈量的阻值為幾千歐或許更小時，能夠認為是漏電，必頌采納辦法才行。這是一種比較簡略比是最常用的辦法，但這種辦法不太牢靠，有必要再用其他的辦法進一步斷定。
2、負荷判別法
斷開直流電源的零線(N線)，在斷點與外殼間接入一只220V／15W燈泡，連接杰出后接通電源，這時如果燈泡發光，標明直流電源已發生漏電現象；如果燈泡不發光標明直流電源是感應帶電。這是由于漏電的電流能夠很大，足以使燈泡發光，而感應電流只有幾十毫安，不足以使燈泡發光。這種辦法判別起來比較精確。
3、電壓丈量法
(一)
將數字萬用表打到AC20V擋，然后一手抓住一支表筆，一手持另一支表筆接近直流電源外殼。當間隔約為4—5cm時，觀察萬用表，如果萬用表有幾伏(V)的電壓顯現，標明是漏電引起的帶電；如果萬用表沒有顯現或顯現的數值十分小，則標明外殼帶電是由于感應起的。
由以上幾種判別辦法來看，有的簡略，有的不太精確，所以在遇到直流電源外殼帶電的情況時，要幾種辦法彼此配合加以判別，以添加判別的牢靠性，以便采納相應的辦法。
采納辦法
當區別出來是漏電仍是感應帶電后，就需要采納不同的辦法。如果是感應帶電，則應該為直流電源外殼打一接地線，這樣在今后的運用中就不會有“麻手”的現象了，并且還會對直流電源漏電起到必定的維護效果；如果是漏電引起的帶電，則應該對直流電源進行檢修，找出漏電點，加強絕緣或修補后直流電源才干再持續投入運用。
