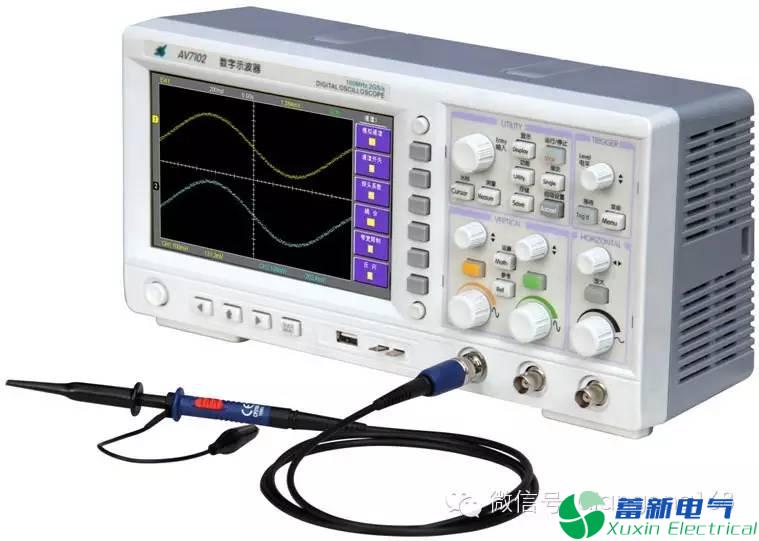

在模擬電子技術實驗中，經常使用的電子儀器有示波器、函數信號發生器、線性直流電源、交流毫伏表及頻率計等。它們和萬用電表一起，可以完成對線性直流電源模擬電路的靜態和動態工作情況的測試。

   實驗中要對各種電子儀器進行綜合使用，可按照信號流向，以連線簡捷，調節順手，觀察與讀數方便等原則進行合理布局，各儀器與被測實驗裝置之間的布局與連接如圖1所示。接線時應注意，為防止外界干擾，各儀器的共公接地端應連接在一起，稱共地。信號源和交流毫伏表的引線通常用屏蔽線或?qū)Ｓ秒娎|線，示波器接線使用專用電纜線，直流電源的接線用普通導線。

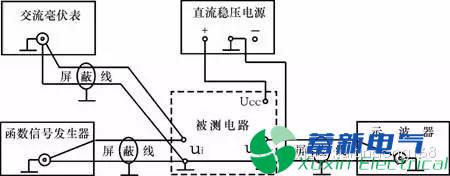

圖1 線性直流電源模擬電路中常用電子儀器布局圖
