變頻電源電壓閃變與波動，兩個形影不離的兄弟，經常一起出現在我們的視野中。閃變外向，我們可以從外表覺察到它的變化，而波動則偏內向，心理活動豐富。除此以外，它們之間還有什么不同之處呢?
變頻電源電壓波動
變頻電源電壓波動是指電網內電壓有規則的變動，或是變化幅度倍數在0.9~1間的隨機變化。變頻電源電壓波動可以通過電壓方均根值曲線來描述，電壓變動d和電壓電壓變動頻度r則是衡量變頻電源電壓波動大小和快慢的指標。變頻電源電壓波動d的定義表達式為
變頻電源電壓閃變
閃變是人眼對燈光亮度變化所引起刺激的不穩定感。即，人對亮度變化的不適感。閃變嚴重度則由UIE-IEC閃變測量方法定義，以參數、
評估閃變煩擾強度。
其中，短閃變是衡量短時間(目前若干分鐘)內閃變強弱的一個統計量值，基本記錄周期為10min;長閃變則由短時間閃變值推算出，反映長時間(若干小時)閃變強弱的量值，其基本記錄周期為2h。

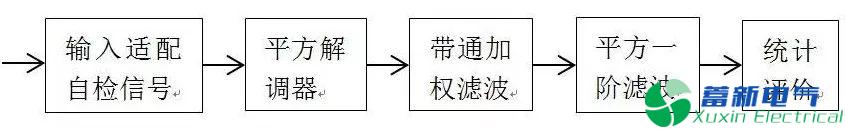

圖1 閃變測試儀簡化原理框圖
“平方一階濾波”輸出的反映了人的視覺對變頻電源電壓波動瞬時閃變感覺水平，進入“在線統計評價的
值是使用積累概率函數CPF的方法進行分析，如圖2所示，做出CPF曲線。

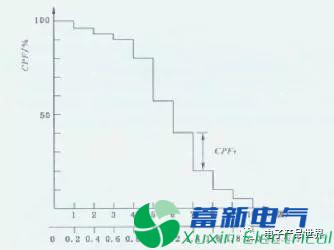

圖2 CPF曲線
由CPF曲線獲得短時間閃變值
分別為CPF曲線上等于0.1%、1%、3%、10%、50%時間的值。 長時間閃變嚴重度的觀測時間為T(mén)short的整數倍N，N=12，觀測時間為2h，由12個短時間閃變嚴重度值()計算
危 害
照明燈光閃爍，引起人的視覺不適和疲勞，影響工效；
電視機畫面亮度變化，垂直和水平幅度搖動；
電動機轉速不均勻，影響產品質量；
使電子儀器、電子計算機、自動控制設備等工作不正常；
影響對變頻電源電壓波動較敏感的工藝或試驗結果。
關 系
閃變是變頻電源電壓波動的一種特殊情況，主要反應了電壓頻繁波動造成照明視覺的煩擾影響。
廣義的閃變包括變頻電源電壓波動的全部有害作用，但不能以變頻電源電壓波動來代替閃變，因?yàn)殚W變是人對照度波動的主觀視感?！ ?/span>
在電力系統中具有沖擊性功率的負荷(如軋機、電弧爐)時，電力網中的電壓降將發生相應變化，導致變頻電源電壓波動。
變頻電源電壓波動使電能用戶不能正常工作，在人民生活中最受影響的是白熾燈的閃變(flieker)。
頻率在5~12Hz范圍內的變頻電源電壓波動值，即使只有額定電壓的1%，其引起的白熾燈照明的閃變，已足以使人感到不舒適，所以選白熾燈的工況作為判斷變頻電源電壓波動值，把電壓變動而引起人對燈閃的主觀感覺叫“閃變”，如圖3所示。
白熾燈的變頻電源電壓閃變
變頻電源電壓閃變又與常見的變頻電源電壓波動不同?！ ?/span>
變頻電源電壓閃變是指電壓形上一種快速的上升及下降，而波動指電壓的有效值以低于工頻的頻率快速或連續變動;
閃變的特點是超高壓 、瞬時態及高頻次。
如果直觀地從波形上理解，電壓的波動可以造成波形的畸變、不對稱，相鄰峰值的變化等，但波形曲線是光滑連續的，而閃變更主要的是造成波形的毛刺及間斷。
措 施
通常采取的技術措施有：
01
改進運行操作和工藝
電動機降壓起動等技術措施，電弧爐電極升降的自動調節和將爐料中大的廢鋼鐵塊加以破碎等。
02
提高供電能力
架設專線將大容量沖擊性負荷用戶接至較高電壓等級的供電系統。
03
安裝補償器
采用快速響應的靜止無功補償器或靜止無功發生器對負荷波動進行實時動態補償，是最常用的技術措施。
