規劃了一款基于光通信的汽車信息交互體系，使用車輛自身燈光作為載波完成車與車之間的信息交互。兩車同車道同向行駛時可以完成后車遠近光主動調理、后車超車、前車剎車、疲勞駕馭等信息的交互；兩車會車時可以完成遠近光主動調理、疲勞駕馭等信息的交互。
本規劃選用STC12C5A60S2作為主控芯片，搭載有遠光發射、光電變換、紅外發射與接納、L298驅動、蜂鳴器、OLED顯現等模塊。發射端選用串口調制編碼，將調制好的信息經過LED陣列光源發射出去；接納端選用光電三極管將接納到的信號經判決抽樣后無差錯的傳送至處理器，經過串口解碼將信號無差錯譯碼，顯現到屏幕上并語音提示。

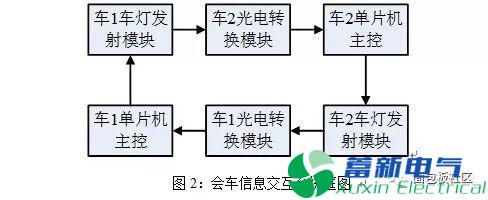

規劃的前后車信息交互體系框圖與會車信息交互體系框圖別離如圖1與圖2所示。
圖1：前后車信息交互體系框圖
別離在同車道前后車形式（如圖3所示）和會車形式（如圖10所示）兩種情況下別離進行了測驗。
同車道前后車形式

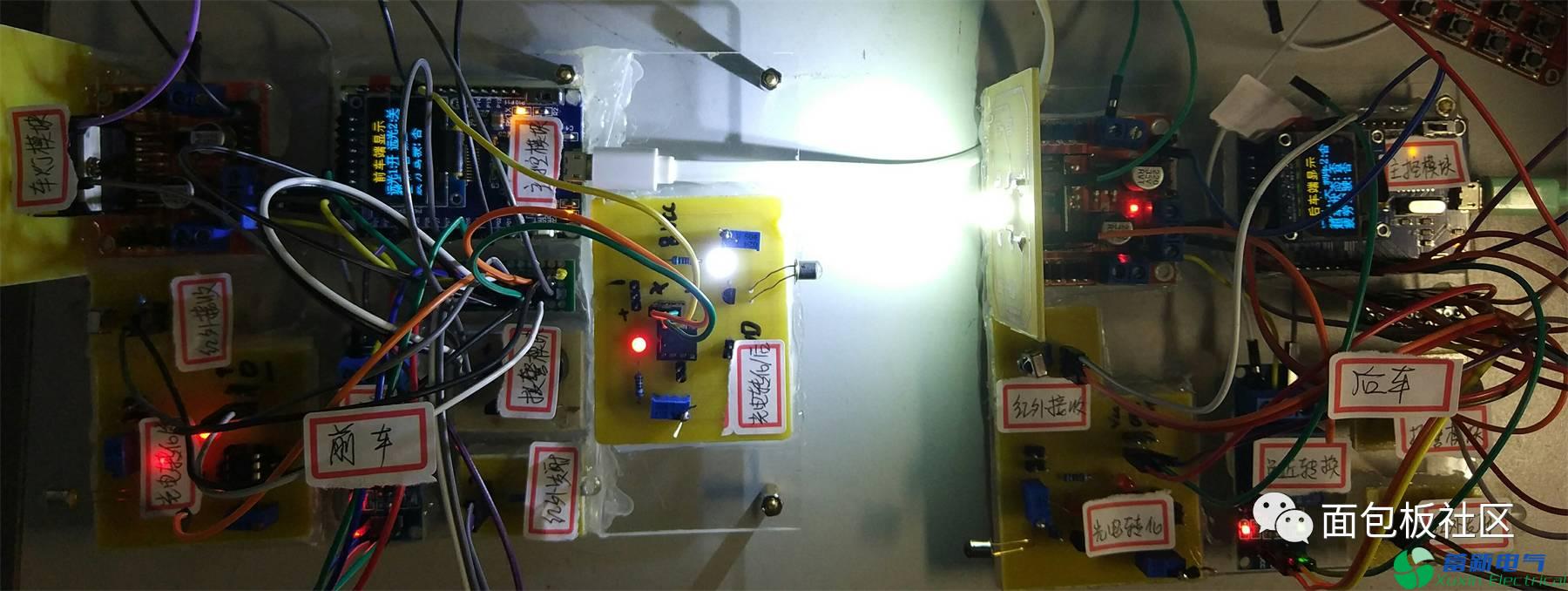

圖3：同車道前后車形式
1）遠近光燈主動切換：
后車敞開遠光燈，此刻屏幕顯現遠光燈敞開（圖4），前車收到遠光信息后發送封閉遠光信息，后車在接納到信息之后將遠光燈主動切換成近光燈，一起屏幕顯現遠光燈處于封閉狀況（圖5）。
2）后車超車：
當后車超車時，屏幕顯現自身超車狀況（圖6）一起超車警報響起；前車接納到后車超車信息后屏幕顯現后車超車（圖7）一起超車警報響起。
3）前車剎車：
前車剎車，屏幕顯現自身剎車狀況（圖8）一起剎車警報響起；后車接納到前車剎車信息后屏幕顯現前車剎車（如圖9）一起警報響起。
2.會車形式
如圖10所示，兩車會車前，車1和車2遠光燈均為敞開狀況，如圖11、12所示。會車時，車1和車2屏幕均顯現遠光開，，此刻遠光提示警報響起，兩車的光電變換模塊別離接納到對方光信號后均由遠光燈切換為近光燈，一起兩車屏幕均顯現遠光燈封閉。
