現在程控直流電源電子電路中，有很多故障是由程控直流電源故障引起的。而程控直流電源的常見故障中，又有大部分是由一些易損件損壞而引起。比如說，在程控直流電源中的開關管，經常性損壞，但是開關變壓器，損壞的幾率卻又極?。缀蹩梢院雎圆挥?jì)。本文總結了程控直流電源中一些比較容易損壞的元件，以及損壞后會出現的故障現象。

1

保險管：燒保險大多數是后級電路大電流引起，也就是說后面的電路有短路情況，比如說開關管，限流電阻，橋堆燒壞短路，芯片損壞，大濾波電容損壞等等都會引起燒斷保險，故障現象為通電無反應。

如果換了保險管后，不要貿然通電測試，一定要找出故障或采取一定措施后才通電。

2

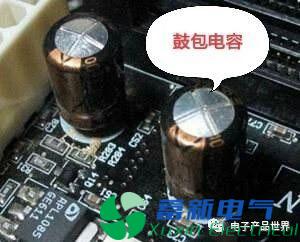

濾波電容損壞：300V的大電容。

濾波電容漏電或容量降低，會造成死機或開機無反應，濾波電容損壞一般從外觀上可以看到電容鼓包。

3

輸出濾波電容：故障現象和濾波電容壞差不多。

4　　

開關管：第一點講過，開關告損壞后一般會燒保險，限流電阻也會跟隨著損壞。有些時候連PWM芯片也跟著燒壞，不過這種現象不多。

既然保險管都燒了，故障現象肯定是通電無反應。

5　　

穩壓二極管：在二極管所承受反向電壓大于其標稱穩壓值的情況下，穩壓管會反向擊穿，但是這種擊穿是可以恢復的，即在電壓值降低以后，穩壓管會脫離擊穿狀態，相當于開路。

如果是短路，那么穩壓管已經損壞了，電流超過穩壓管承受電流造成，為熱擊穿，不可恢復的。

6　　

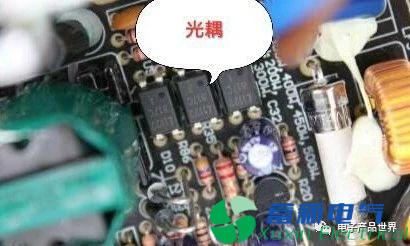

光藕與TL431：這兩個元件損壞一般會造成輸出電壓不穩定或無電壓輸出。

7　

啟動電阻：?jiǎn)?dòng)電阻是接在300V電源與開關管基極之間，啟動電阻損壞會造成有300V，但是無電壓輸出，而整機無反應。

8　　

限流電阻：顧名思義，該電阻損壞過流保護電路工作，和啟動電阻一樣300V無輸出電壓。

9　　

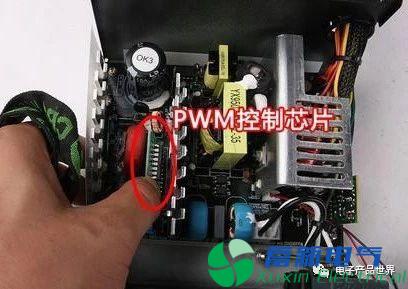

PWM控制芯片：PWM損壞會造成有300V，但是無輸出電壓 還會重復燒開關管和保險，檢測時可以打?qū)Φ刈柚祦?lái)判斷其好壞，正常對地阻值除了其對地腳外，其他引腳都有幾百歐姆。
