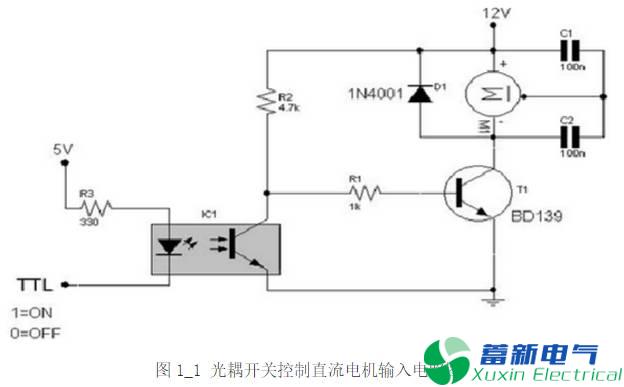

光耦(opticalcoupler)亦稱光電阻隔器、光耦合器或光電耦合器。它是以光為前言來傳輸電信號的器件，一般把發光器(紅外線發光二極管LED)與受光器(光敏半導體管)封裝在同一管殼內。當輸入端加電信號時發光二極管宣布光線，光敏三極管承受光線之后就發生光電流，從輸出端流出，然后完成了“電—光—電”轉換。典型運用電路如下圖1-1所示。
光耦的首要長處是：信號單向傳輸，輸入端與輸出端徹底完成了前端與負載徹底的電氣阻隔，輸出信號對輸入端無影響，減小電路攪擾，簡化電路設計，作業安穩，無觸點，運用壽命長，傳輸效率高。光耦合器是70年代發展起來的新式器件，現已廣泛用于電氣絕緣、電平轉換、級間耦合、驅動電路、開關電路、斬波器、多諧振蕩器、信號阻隔、級間阻隔、脈沖擴大電路、數字外表、遠距離信號傳輸、脈沖擴大、固態繼電器(SSR)、儀器外表、通訊設備及微機接口中。在單片直流開關電源中，運用線性光耦合器可構成光耦反應電路，通過調理操控端電流來改動占空比，到達精細穩壓意圖。
光耦典型電路

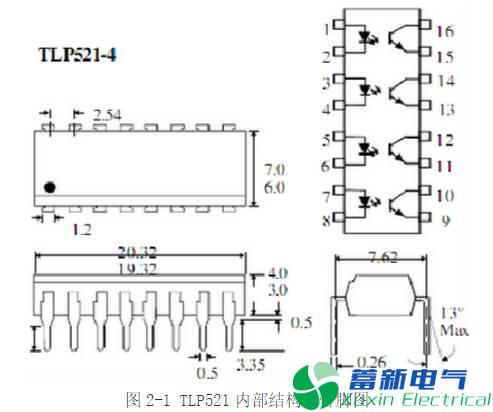

常用于反應的光耦類型有TLP521、PC817等。這里以TLP521為例，介紹這類光耦的特性。圖2-1所示為光耦內部結構圖以及引腳圖。
TLP521的原邊相當于一個發光二極管，原邊電流If越大，光強越強，副邊三極管的電流Ic越大。副邊三極管電流Ic與原邊二極管電流If的比值稱為光耦的電流擴大系數，該系數隨溫度改變而改變，且受溫度影響較大。作反運用的光耦正是運用“原邊電流改變將導致副邊電流改變”來完成反應，因此在環境溫度改變劇烈的場合，因?yàn)閿U(kuò)大系數的溫漂比較大，應盡量不通過光耦完成反應。此外，運用這類光耦有必要留意設計外圍參數，使其作業在比較寬的線性帶內，不然電路對運轉參數的敏感度太強，不利于電路的安穩作業。
一般挑選TL431結合TLP521進行反應。這時，TL431的作業原理相當于一個內部基準為2.5 V的電壓差錯擴大器（輸出的電壓進行差錯擴大比較，然后將取樣電壓通過光電偶合器反應操控脈寬占空比，到達安穩電壓的意圖），所以在其1腳與3腳之間，要接補償網絡。

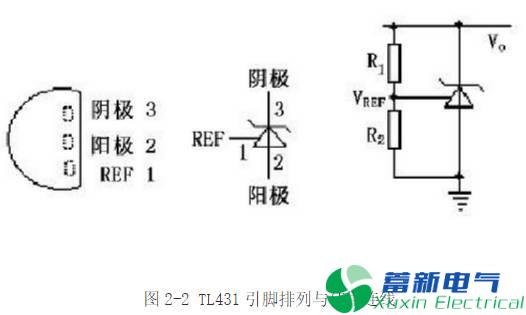

TL431是由德州儀器出產的可控精細穩壓源，什物如圖2-3所示。它的輸出電壓用兩個電阻就能夠恣意的設置到從2.5V到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在許多運用中用它代替穩壓二極管，例如，數字電壓表，運放電路，可調壓電源，直流開關電源等。圖2-2所示為TL431引腳擺放與運用連線圖。

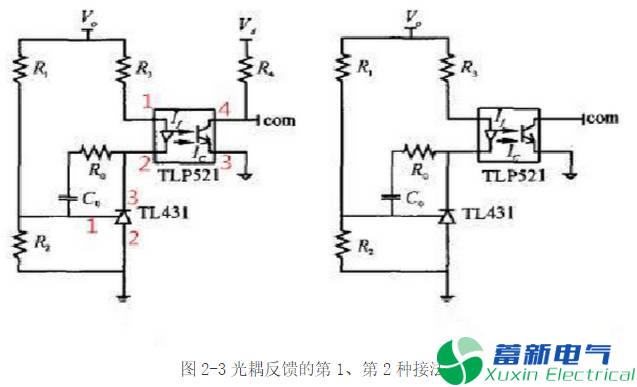

常見的光耦反應第1種接法。Vo為輸出電壓，Vd為芯片的供電電壓。com信號接芯片的差錯擴大器輸出腳。留意左面的地為輸出電壓地，右邊的地為芯片供電電壓地，兩者之間用光耦阻隔。圖2-3所示接法的作業原理如下：當輸出電壓升高時，TL431的1腳(相當于電壓差錯擴大器的反向輸入端)電壓上升，3腳(相當于電壓差錯擴大器的輸出腳) 電壓下降，光耦TLP521的原邊電流If增大，光耦的另一端輸出電流Ic增大，電阻R4上的電壓降增大，com引腳電壓下降，占空比減小，輸出電壓減??；反之，當輸出電壓下降時，調理進程相似。
高于反相端電位的方法，運用運放的一種特性—當運放輸出電流過大(超越運放電流輸出才能)時，運放的輸出電壓值將下降，輸出電流越大，輸出電壓下降越多。因此，選用這種接法的電路，必定要把PWM（脈沖寬度調制）芯片的差錯擴大器的兩個輸入引腳接到固定電位上，且有必要是同向端電位高于反向端電位，使差錯擴大器初始輸出電壓為高。
圖2-3所示接法的作業原理是：當輸出電壓升高時，原邊電流If增大，輸出電流Ic增大，因?yàn)镮c已經超越了電壓差錯擴大器的電流輸出才能，com腳電壓下降，占空比減小，輸出電壓減?。环粗?，當輸出電壓下降時，調理進程相似。
常見的第3種接法，如圖2-4所示。與第一種根本相似，不同之處在于多了一個電阻R6，該電阻的效果是對TL431額外注入一個電流，防止TL431因注入電流過小而不能正常作業。實際上如恰當選取電阻值R3，電阻R6能夠省略。調理進程根本上同1接法共同。
常見的第4種接法，如圖2-4所示。該接法與第2種接法相似，差異在于com端與光耦第4腳之間多接了一個電阻R4，其效果與第3種接法中的R6共同，其作業原理根本同接法2。
反應方法1、3適用于任何占空比（接通時間與周期之比）狀況，而反應方法2、4比較適合于在占空比比較小的場合運用。
小結
直流開關電源的光耦首要是阻隔、供給反應信號和開關效果。直流開關電源電路中光耦的電源是從高頻變壓器次級電壓供給的，當輸出電壓低于穩壓管電壓是給信號光耦接通，加大占空比，使得輸出電壓升高；反之則關斷光耦減小占空比，使得輸出電壓下降。旦高頻變壓器次級負載超載或開關電路有毛病，就沒有光耦電源供給，光耦就操控著開關電路不能起振，然后維護開關管不至被擊穿燒毀。
