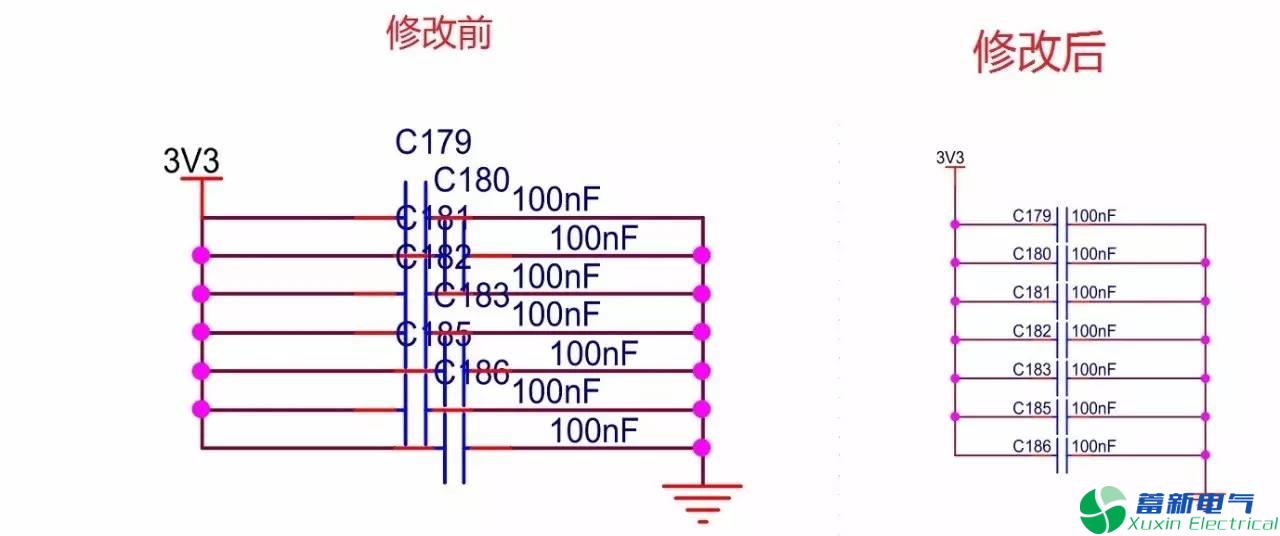

1、你是否愛你的原理圖，每一個字符放的位置，都認真的放置。沒有干涉，整齊清潔。程控直流電源原理圖是你的孩子，請愛護好你的孩子。
2、上拉就有一個上拉的樣子。
該有交叉點的地方就應該有交叉點，沒有交叉點的地方，就沒有多余的東西。

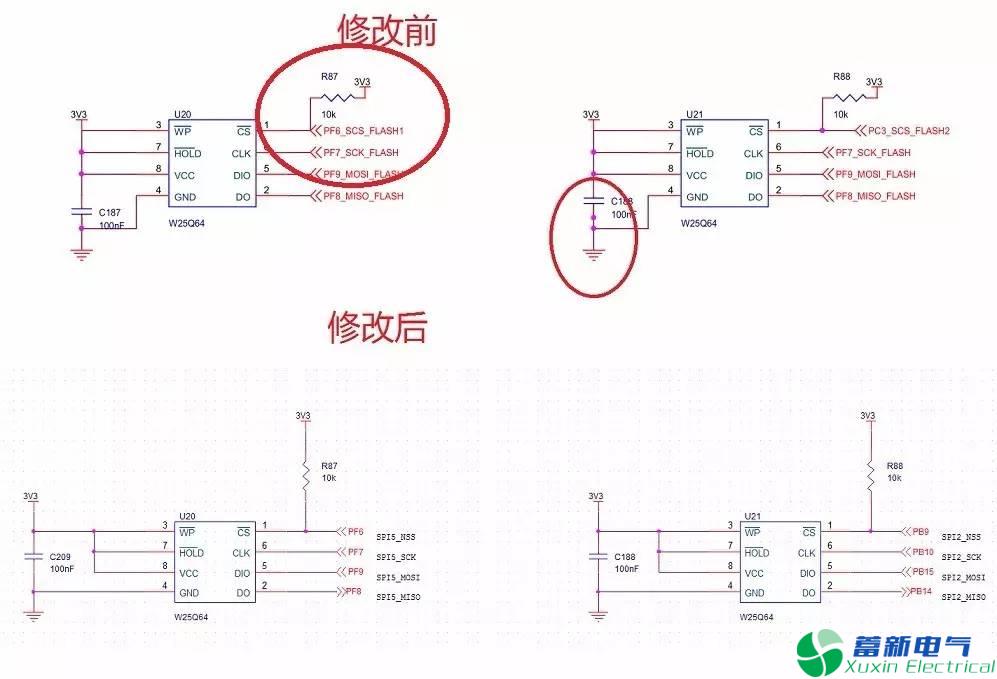

總線的連接，要熟悉接口的特性，不能干出“并聯(lián)SPI接口的事情”。
復用管腳，適當增加文字說明，便于檢視和讀圖。

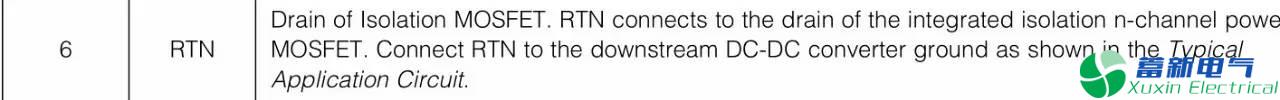

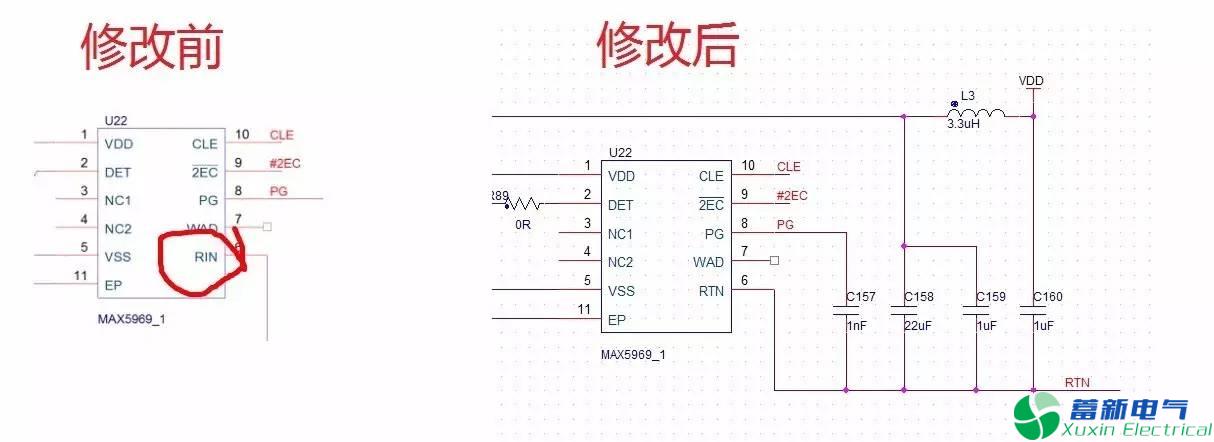

3、認真對待每一個PIN的名稱，就像你不喜歡別人叫錯你的名字一樣，它也有自己應該有的名字。
雖然，你可以用錯誤的名字把電路連對，但是帶來很多不必要的麻煩。

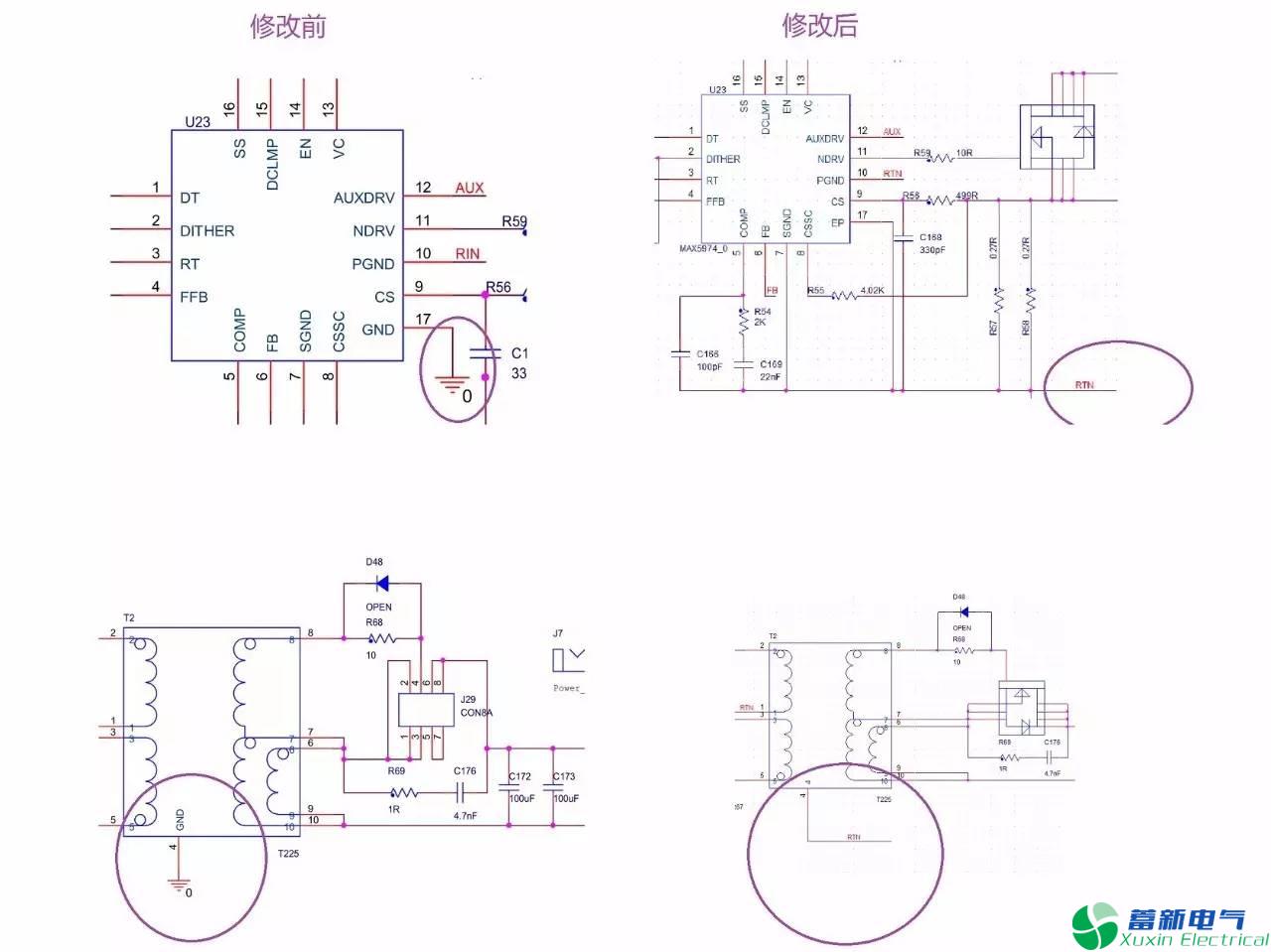

4、地線是非常重要的，特別是模數(shù)混合電路，程控直流電源隔離電源的電路。一定要認真的搞清楚每個地線的含義，以及每個器件的地線到底接哪個地線。

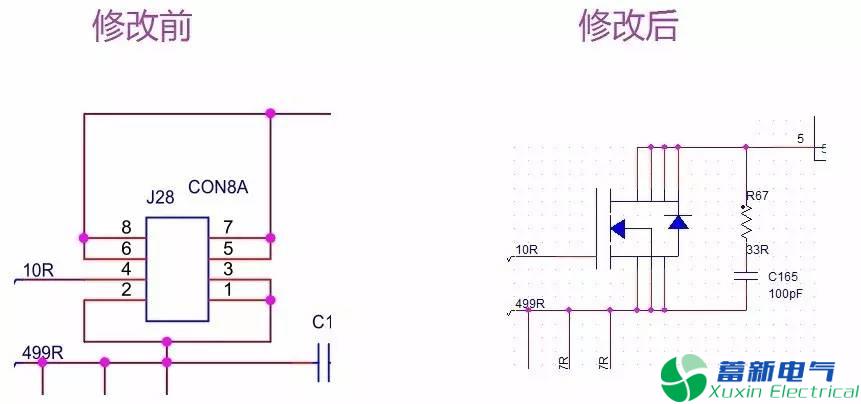

5、每個一個程控直流電源元器件的Symbol都有他應該有的意義和標識方法。認真的畫出他的含義，幫助你去理解原理圖的工作原理。千萬不要干出用一個8腳的連接器，代替一個MOSFET這樣的事情。還說出：“反正都是8個腳，封裝對就可以了”這樣的話。
后來成為高手的人并不是，真的有什么特別的天賦。只是每次碰到問題，都有條不紊的抽絲剝繭的去面對問題，解決問題。解決的問題多了，也就熟練了，也就自信了。
程控直流電源設計工程師，不是科學家，不需要有什么特別的天賦。只需要用心做好每一件事情。
